Как устроена римская штора с электроприводом

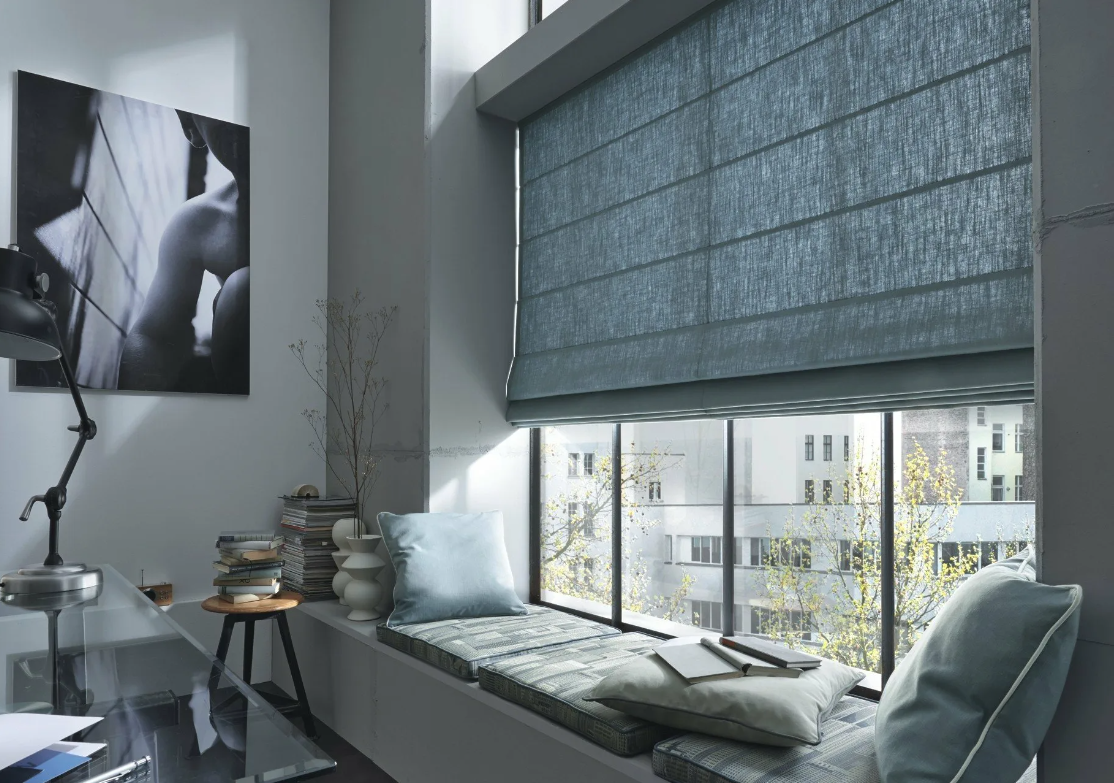

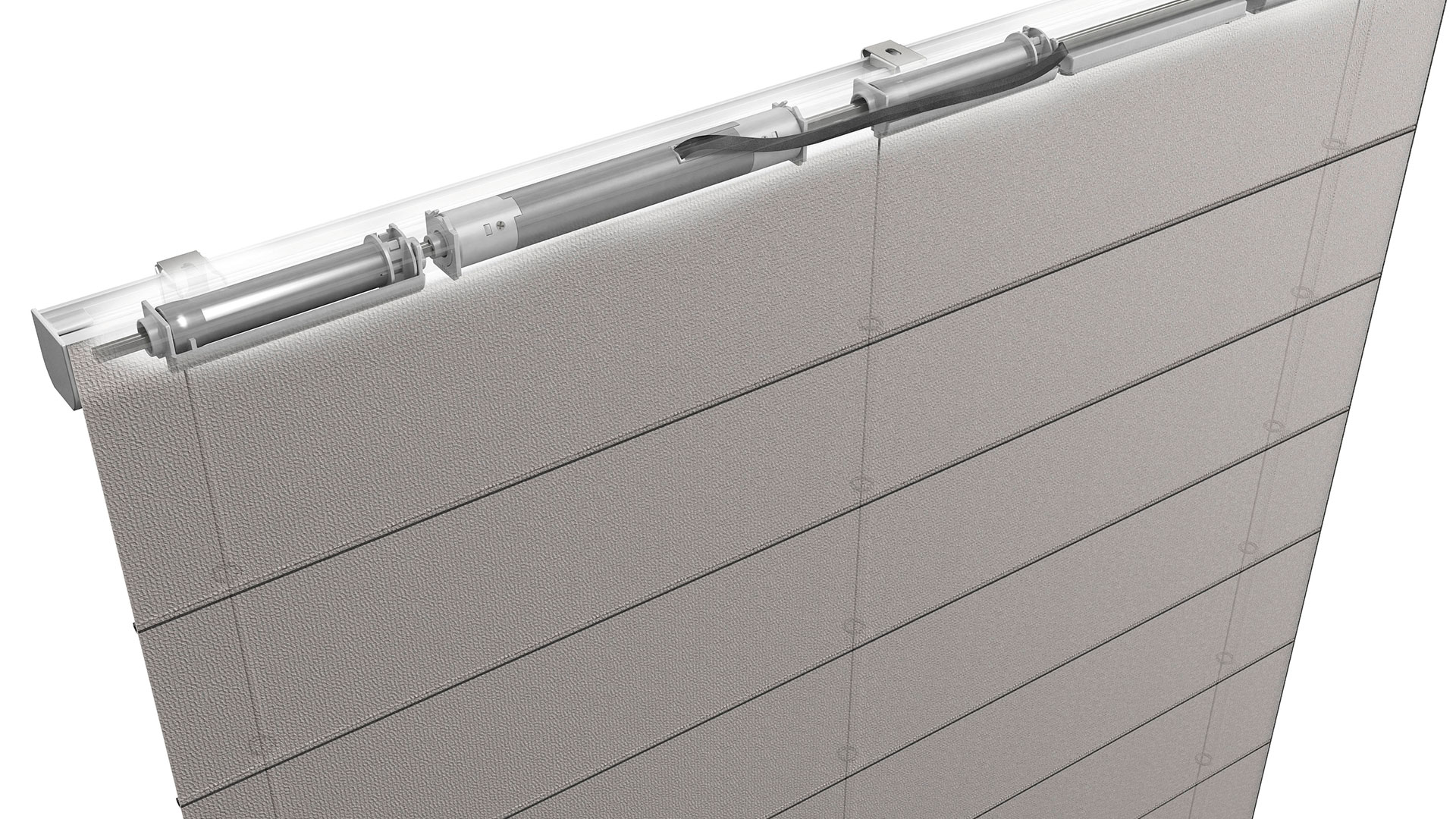

Римская штора с электроприводом, как и рулонная, относится к вертикально-подъёмным системам солнцезащиты — ставится в те же места. Но ткань используется обычная (как для классических раздвижных штор) и шьётся индивидуально под размер. Электропривод интегрирован внутрь конструкции и снаружи не виден.
Варианты римских штор с электроприводом
1. MAXI (основной вариант)

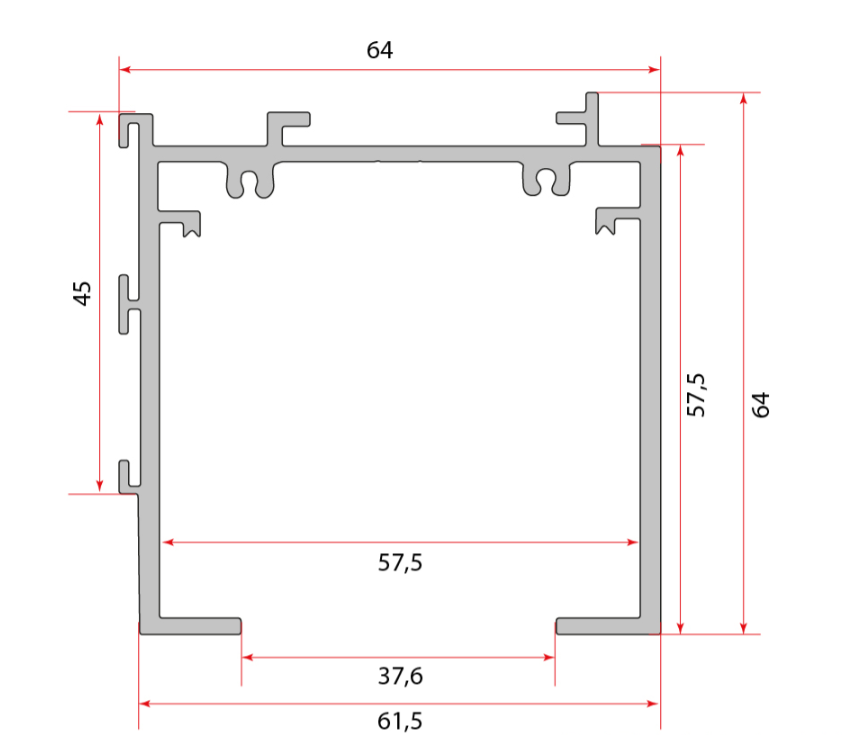

MAXI — самый популярный и востребованный вариант. По умолчанию продаём именно его; к другой системе (Parma) прибегаем, только если MAXI не влезает по размерам. Востребованность в том, что в MAXI можно установить мощные и функциональные приводы A-OK и Aqara. Корпус MAXI габаритнее, чем у обычной ручной римской шторы. Делается в стандартной и премиум комплектации (разница несущественна).

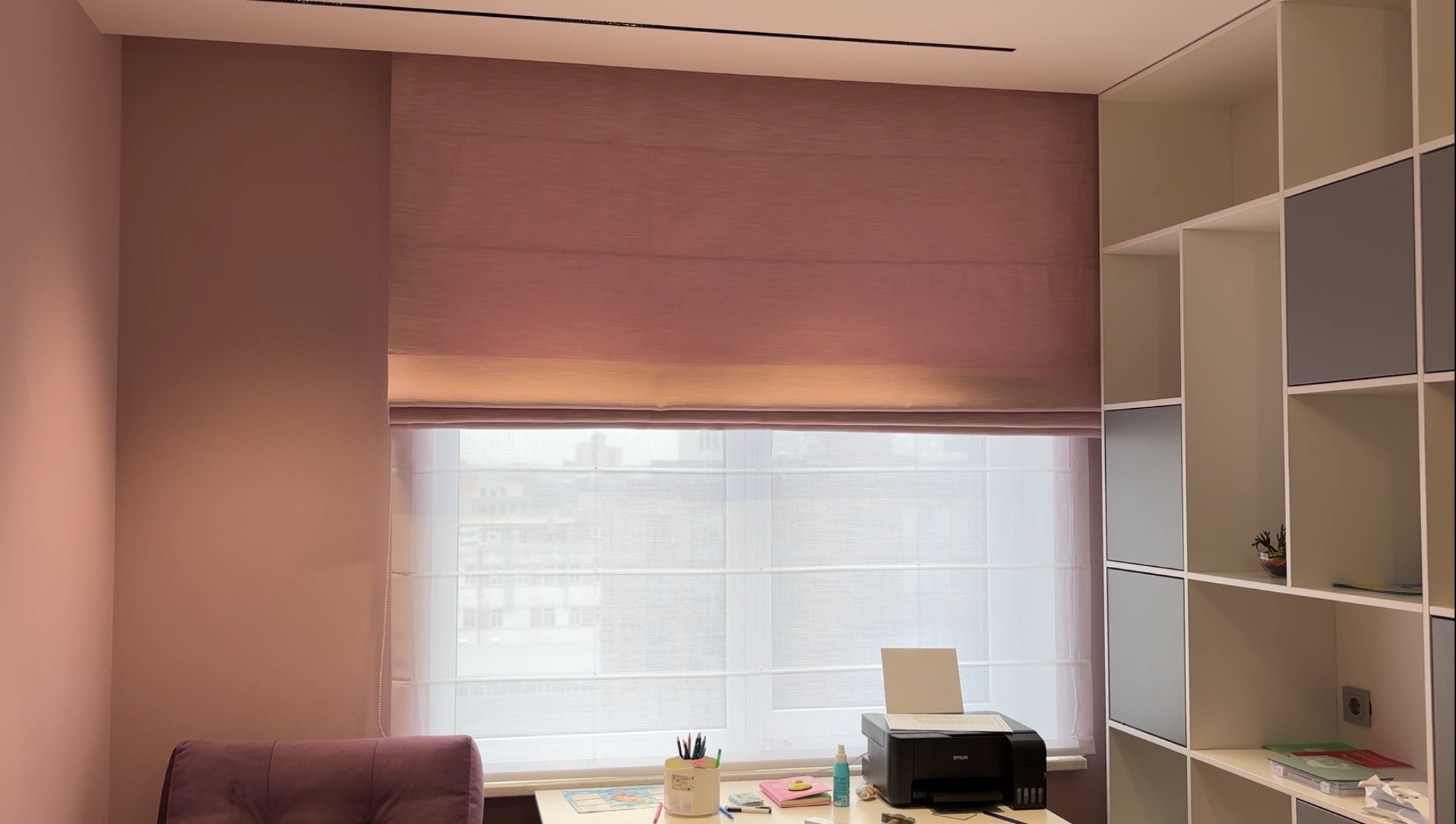

На фото — две римские шторы: MAXI с электроприводом для плотной шторы и обычная ручная на цепочке для тюля:
Модели приводов для MAXI
Набор приводов полностью совпадает с рулонной шторой с электроприводом (те же внутривальные моторы A-OK AM35 и Aqara). Подробное описание каждого — в статье Рулонная штора с электроприводом. Кратко:
-
A-OK с Wi-Fi (90% заказов) — пульт, приложение «Умный дом Яндекса», Алиса.
-
Базовый (Радио) — только пульт.
-
С витой парой (RS485) — пульт, настенный выключатель, проводной умный дом.
-
Аккумуляторный — для мест без электричества (пульт; лучше избегать — АКБ деградирует).
-
Фазный — для управления выключателем через фазу; бывает одиночного и группового подключения:
:::галерея /files/proxy_473257.png | Фазный привод: одиночное подключение /files/proxy_473256.png | Фазный привод: групповое подключение нескольких штор :::
-
С ZigBee — аналог Wi-Fi через Tuya ZigBee-хаб.
-
Aqara (ZigBee) — одна модель, нужен Aqara Hub или Яндекс Станция со встроенным ZigBee; управление приложением/Алисой и кнопками внешнего блока (по витой паре).
Примеры работы MAXI

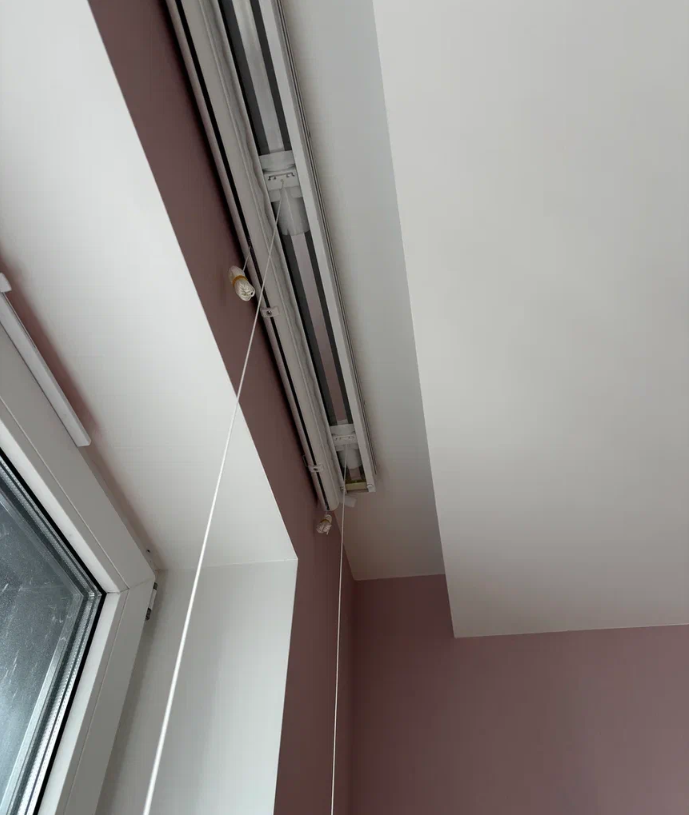

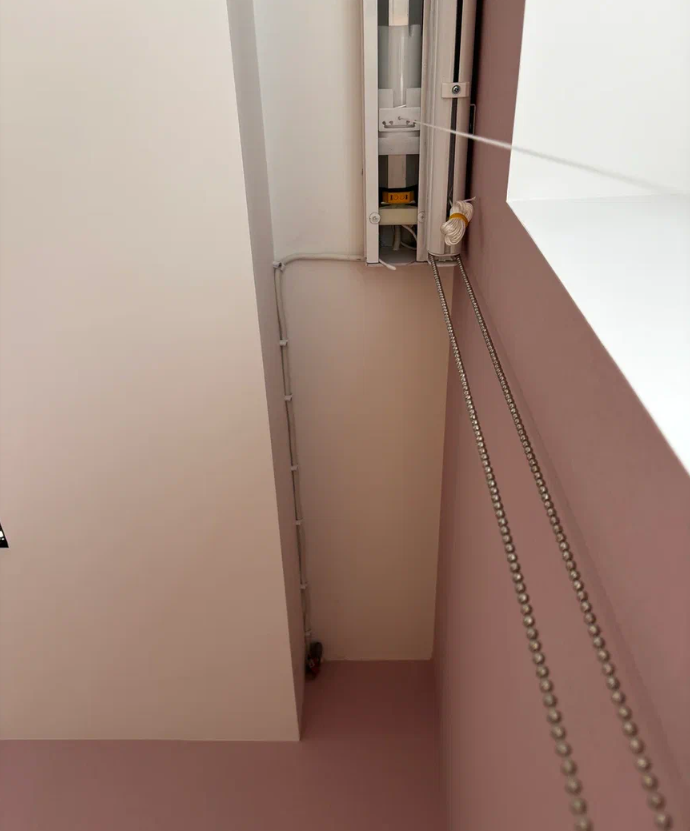

Установка внутрь оконного проёма к верхнему откосу, карниз до навески ткани:

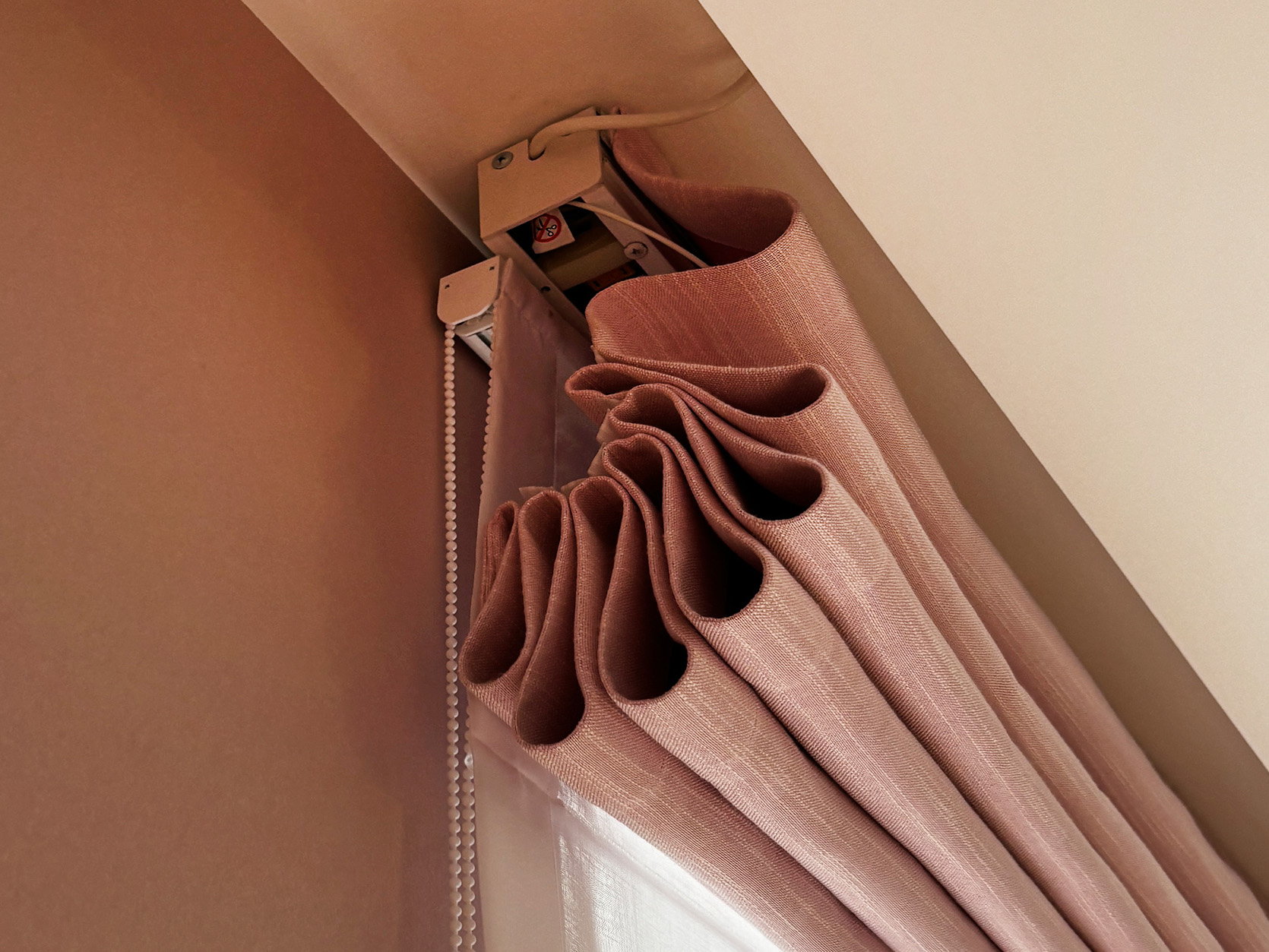

После навески ткани:
Другой пример (после установки):
После навески ткани:
2. Parma (редкий вариант)

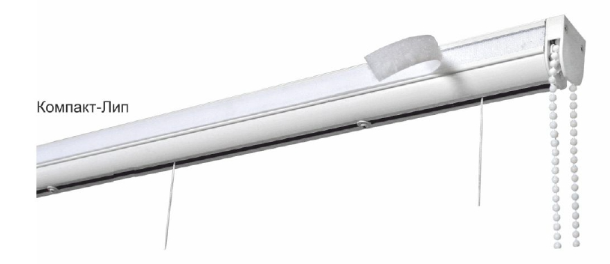

Используется крайне редко — когда нет возможности установить MAXI (не влезает). Корпус как у обычной ручной римской шторы на цепочке.
Привод для Parma
Единственный подходящий — базовый радио A-OK AM24. Маломощный, работает с блоком питания (устанавливается внутрь корпуса шторы или снаружи). Управление — пультом.
Римская штора с подхватами
Также можно реализовать римскую штору с подхватами:
Важные нюансы
Римские шторы делаем только в премиум-исполнении (стандарт не делаем). Моторы — те же, что на рулонных. Для клиента остаётся выбор стандарт/премиум: если выбрал стандарт — в качестве акции делаем премиум по цене стандарта, прося что-то взамен (отзыв, быстрая/100% оплата). Клиенты и так почти всегда выбирают премиум.
Габариты римского карниза фиксированы. Электрический римский карниз Parma по габаритам как ручной: ширина ~35 мм, высота ~35 мм. По грузоподъёмности он сильно уступает обычному римскому карнизу.
На балкон/лоджию: для 6 римских штор 2 вывода 220 В хватает. Мотор не замерзает (проверено лично). Вывод под мотор должен быть отдельным от лампочек.
Подъёмные системы с моторами Aqara (в т.ч. римские) больше не делаем — мотор Aqara Roller Shade SRSC-M01 снят с производства, в дефиците.
Частые вопросы
Какая максимальная ширина римской шторы?
Ширина 3,4 м — не проблема, делали и 3,8 м — работает отлично. Ограничение скорее эстетическое. При ширине более 3 м могут быть сложности с пошивом шторы — это нужно заранее предусмотреть; очень желательно делать пошив через наших партнёров для синергии в реализации.
Как сделать римку «день-ночь»?
Лучше 2 отдельные римки; на одном изделии тоже возможно, но менее надёжно (возможен переплёт нитей со временем). По цене день-ночь = обычная + доп. мотор и доп. работы (≈15к).
Минимальная ширина римского карниза (по приводу A-OK)
Минимальная ширина римского карниза (вал 60 мм) в зависимости от привода A-OK. В скобках — предельная минимальная ширина (нестандарт, согласовывать отдельно, возможны проблемы с креплением/компоновкой):
- A-OK AM35 фазный — 645 (565) мм
- A-OK AM35 радио / сухой контакт — 650 (570) мм
- A-OK AM35 Wi-Fi — 650 (570) мм
- A-OK AM35 АКБ — 940 (860) мм
- Тонкий римский карниз 35 мм (Parma, привод A-OK AM24) — от 450 мм
