Электрокарниз для раздвижных штор
Мастер-статья по электрокарнизу для раздвижных штор: устройство (карниз + привод A-OK, комплектующие качества Somfy), два варианта (Стандартный и Бесшумный), 6 моделей приводов A-OK (по умолчанию AM50 Wi-Fi) + приводы Aqara/Somfy/DHL, расчёт размера, питание 220В, варианты движения ткани и установки (потолочная с нишей / настенная на кронштейнах), требования к нише.

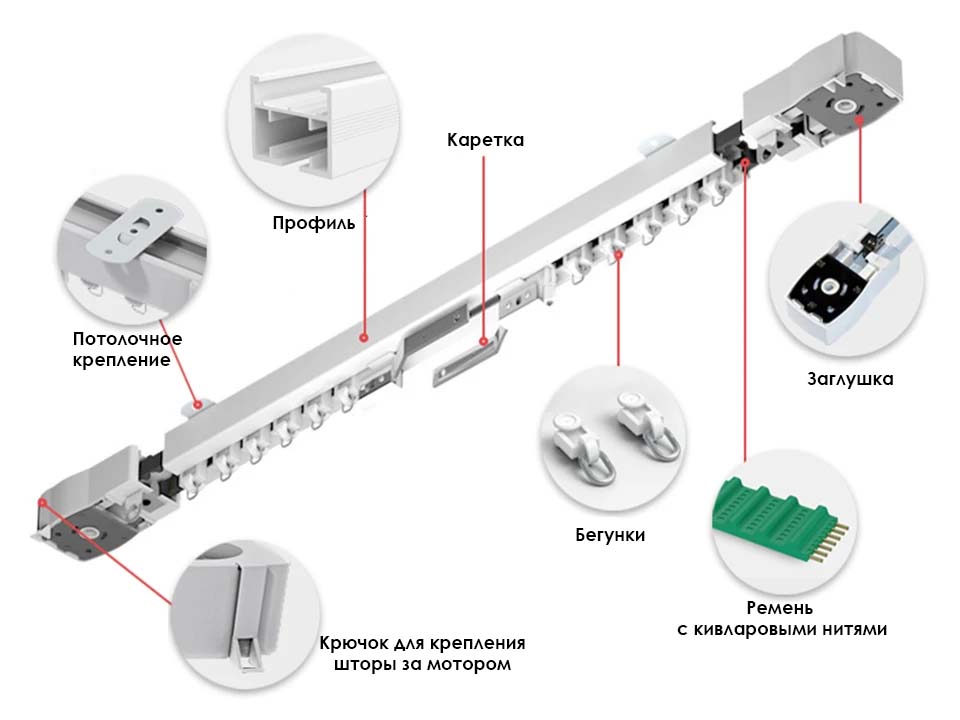

Как устроен электрокарниз для раздвижных штор
Электрокарниз для раздвижных штор условно состоит из самого карниза (направляющая, по которой ездит штора) и электропривода. Приводы по умолчанию — от немецкого производителя A-OK (большой модельный ряд, см. ниже).
Разница между производителями электрокарнизов — в основном в комплектующих (даже на одинаковых приводах изделия могут заметно отличаться). Мы используем высококачественные комплектующие, разработанные Somfy (французский мировой лидер; бренд ушёл из РФ и приводы не поставляет, но комплектующие производятся в Китае и доступны).
Стандартный и Бесшумный (Премиум)
Мы производим электрокарнизы в двух вариантах:

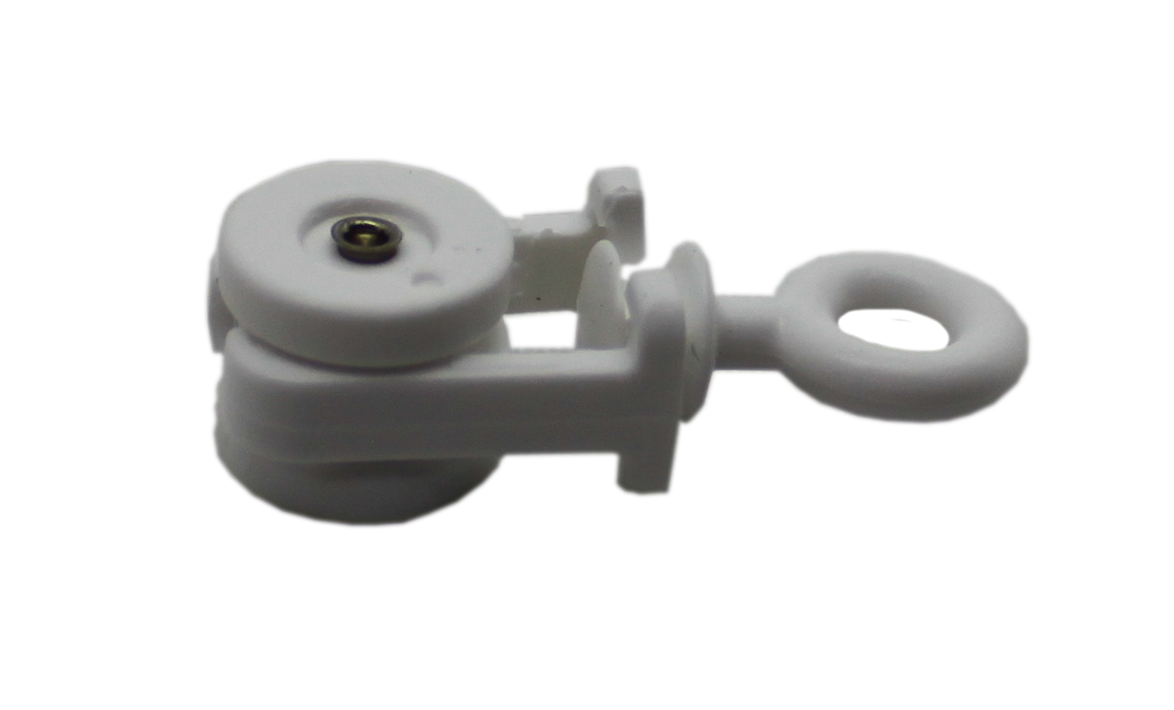

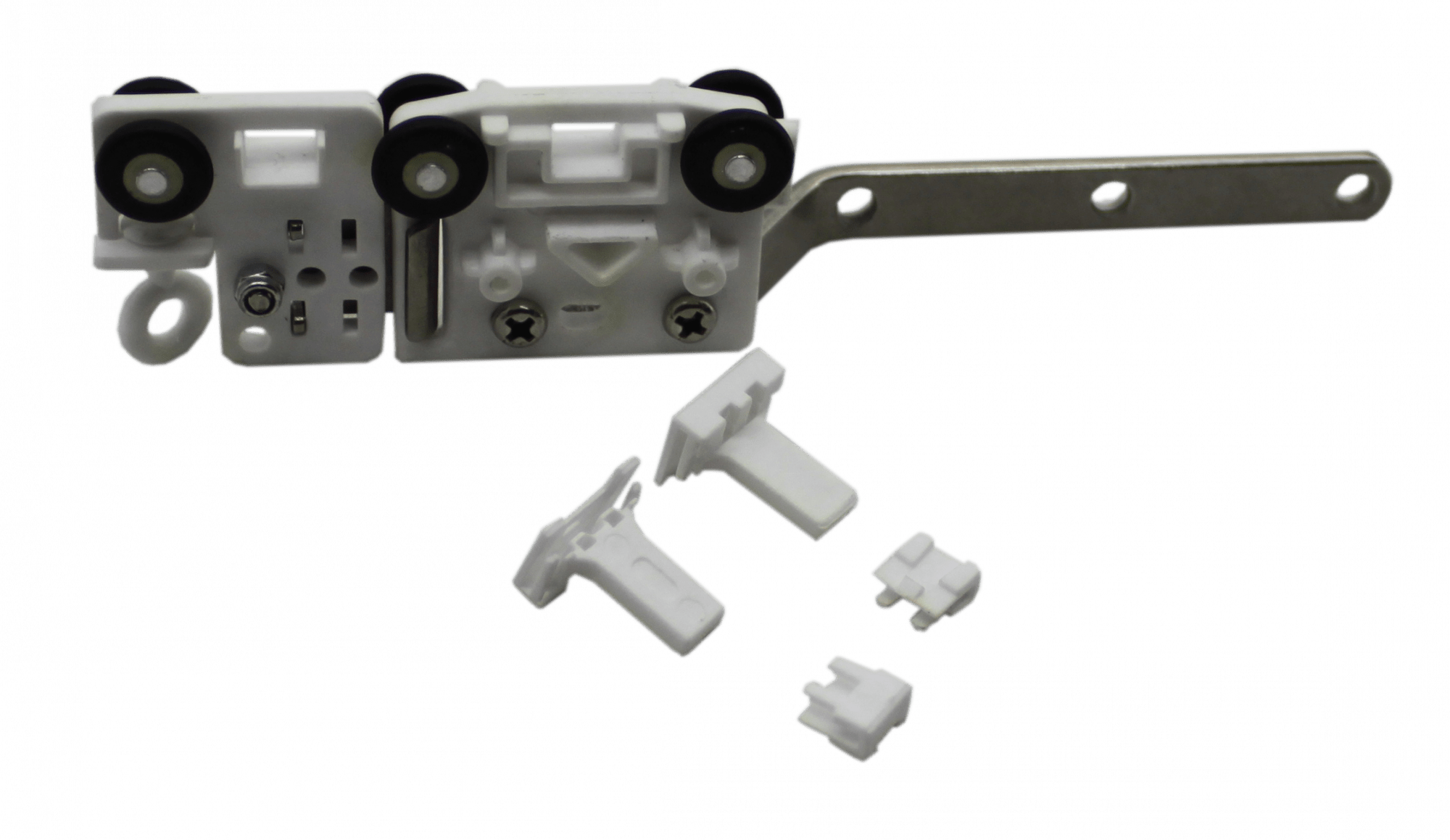

- Стандартный — пластиковые ролики у бегунков, каретка без роликов (просто скользит).

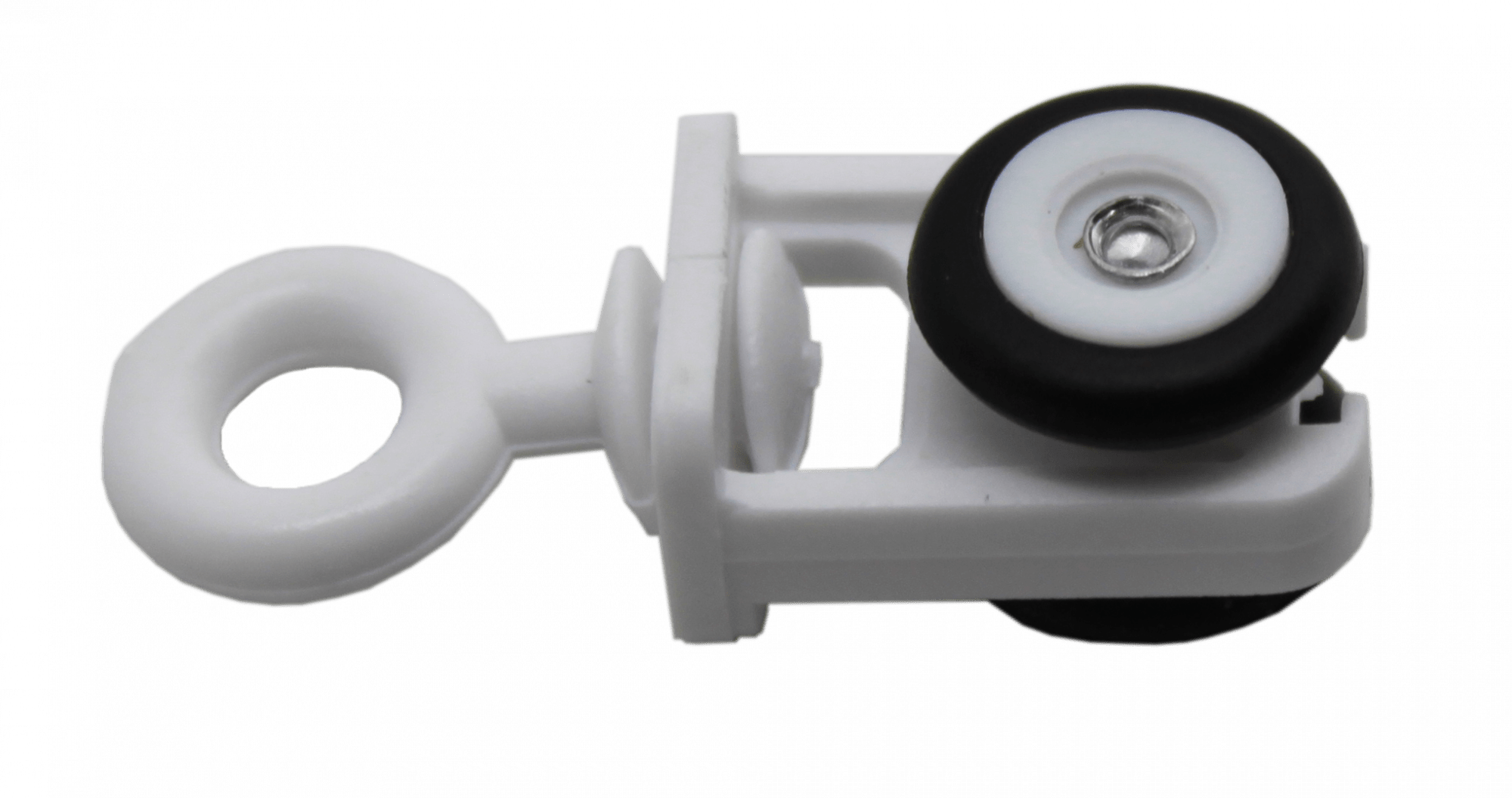

- Бесшумный — резиновые ролики и у бегунков, и у каретки: они едут по алюминиевому профилю заметно тише.
Модели электроприводов A-OK
1. Привод с Wi-Fi
Управление через Алису и «Умный дом Яндекса», подключается к смартфону по Wi-Fi (через Tuya / Smart Life). Управление: пульт (радио) · приложение «Умный дом Яндекса» (сценарии, расписание) · Алиса · Touch Motion (потяните — штора сама доедет) · настенный выключатель (по витой паре) · интеграция в проводной умный дом (витая пара).
Две модели:
| Параметр | A-OK AM50-1.2/100-EM-PW (по умолчанию) | A-OK AM75-1.5/100-EM-PW (мощный) |
|---|---|---|
| Крутящий момент | 1.2 Н·м | 1.5 Н·м |
| Управление по витой паре | есть | есть |
| Протокол RS485 | нет | есть |
| Громкость | менее 25 дБ | до 35 дБ |
| Ограничения | блэкаут до 6 м (тюль/лёгкий димаут до 7 м) | блэкаут до 7 м (тюль/лёгкий димаут до 8 м) |
| Инструкция | АМ50 WIFI+Радио.pdf | АМ75 WIFI+Радио+RS485.pdf |

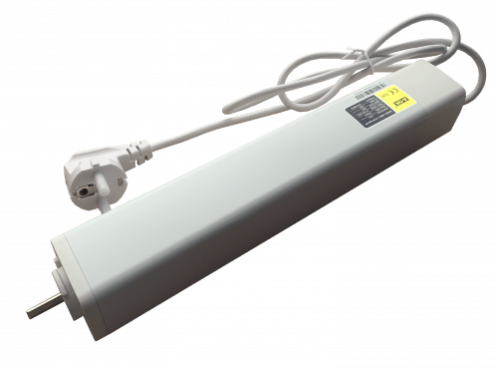

2. Привод Базовый (Радио)
Для тех, кому не нужно управление через Алису/приложение, либо у кого проводной умный дом (привод подключается витой парой). Управление: пульт · Touch Motion · настенный выключатель (витая пара) · интеграция в проводной умный дом (витая пара). По умолчанию — A-OK AM50-1.2/100-EM-P (инструкция как у AM50 Wi-Fi, но без Wi-Fi).
Если изделие большое и нагрузка высокая — используем AM75-1,5/100-EM-GP (радио + фазный; фазное можно не подключать). Инструкция АМ75 Фазный+Радио+RS485.pdf.

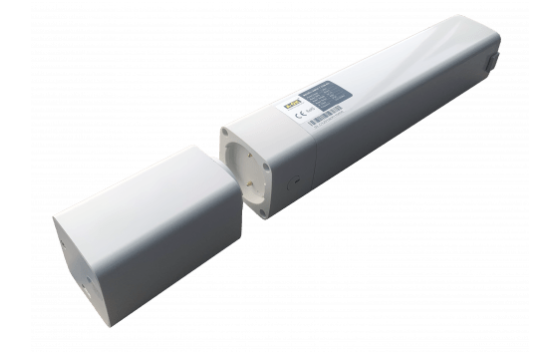

3. Привод Аккумуляторный
Для мест, где не подведено электричество. Подзарядка раз в 3-6 месяцев (при 2 открытиях и 2 закрытиях в день). Управление: пульт · Touch Motion. По умолчанию — A-OK AM50-1,2/80-ES с АКБ. Инструкция АМ50 АКБ.pdf.

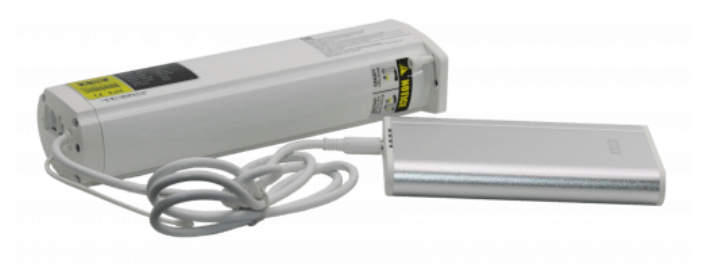

Для больших изделий — AM75-1,5/100-ES с аккумулятором АС702-01 (внешний аккумулятор крепится рядом на стену; только радио и касание). Инструкция.pdf.
По возможности рекомендуем не использовать аккумуляторные моторы, а подключать проводные (удлинить кабель и запитать от ближайшей розетки): аккумулятор со временем теряет ёмкость.

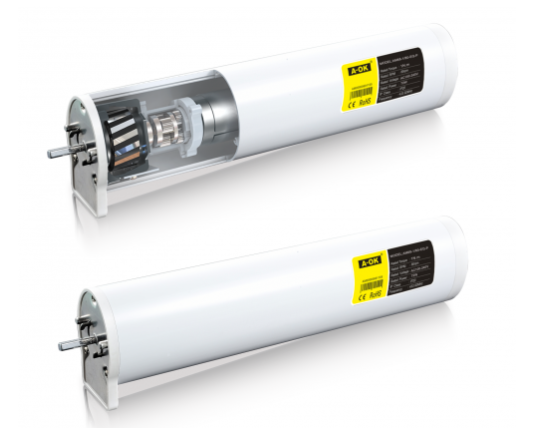

4. Привод со стопором (для наклонных электрокарнизов)
Для наклонных карнизов (на скошенный потолок). Повышенная мощность и блокировка движения — штора не скатывается вниз под своим весом (но пропадает Touch Motion). Используем A-OK AM68-2/80-EC-P «со стопором».
- Радио-версия: пульт · настенный выключатель (витая пара) · проводной умный дом (RS485).
- Фазная версия: настенный выключатель (кабель 4 жилы, сечение 1,5; 220В) · проводной умный дом (RS485 или фаза).
| Инструкция (радио) | Инструкция (фазный) |
|---|---|
| АМ68 со стопором (Радио).pdf | АМ68 со стопором (фазный).pdf |
5. Привод с фазным управлением

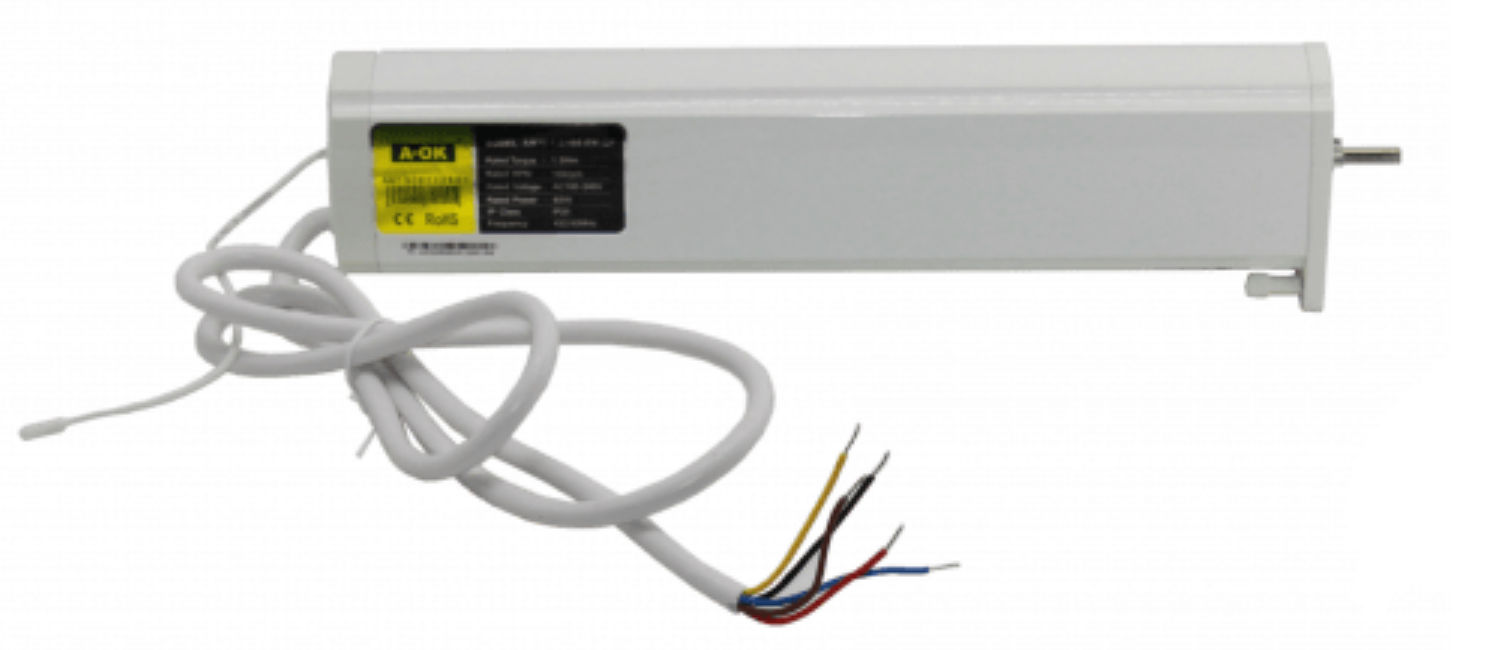

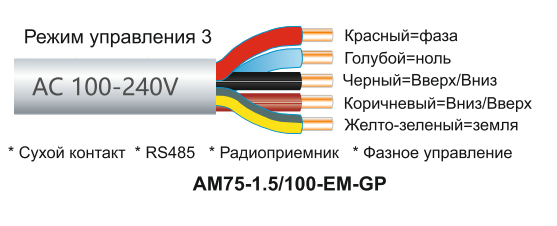

Нужен, когда строители заложили управление настенным выключателем через переключение фазы (хотя лучше — витая пара). Используем AM75-1,5/100-EM-GP (радио + фазный). Управление: настенный выключатель (проходной или для жалюзи, желательно «с фиксацией», а не «звонковый») · пульт · Touch Motion · проводной умный дом (RS485 или фаза). Инструкция.pdf.
6. Привод с ZigBee
Аналог привода с Wi-Fi, но подключается к умному дому по протоколу ZigBee (нужен Tuya ZigBee-хаб, можно купить у нас). Так же даёт управление Алисой и приложением. Управление: пульт · приложение/Алиса · Touch Motion · настенный выключатель (витая пара) · проводной умный дом (витая пара).
Wi-Fi или ZigBee — что советовать. Раньше по умолчанию советовали Wi-Fi, сейчас ZigBee часто предпочтительнее: надёжнее (устройства соединены в ZigBee-цепь) и не нагружает домашний Wi-Fi, когда изделий много и все подключены к роутеру напрямую.
По количеству изделий: 1–3 изделия — можно Wi-Fi; 4 и более — лучше ZigBee.
Что нужно для подключения:
- Wi-Fi — хаб НЕ нужен, достаточно рабочего роутера с сетью 2,4 ГГц.
- ZigBee — нужен небольшой ZigBee-хаб (вставляется в розетку; для приводов A-OK — экосистемы Tuya).
Используем AM68 (Радио + ZigBee). Инструкция.pdf.
Приводы других производителей

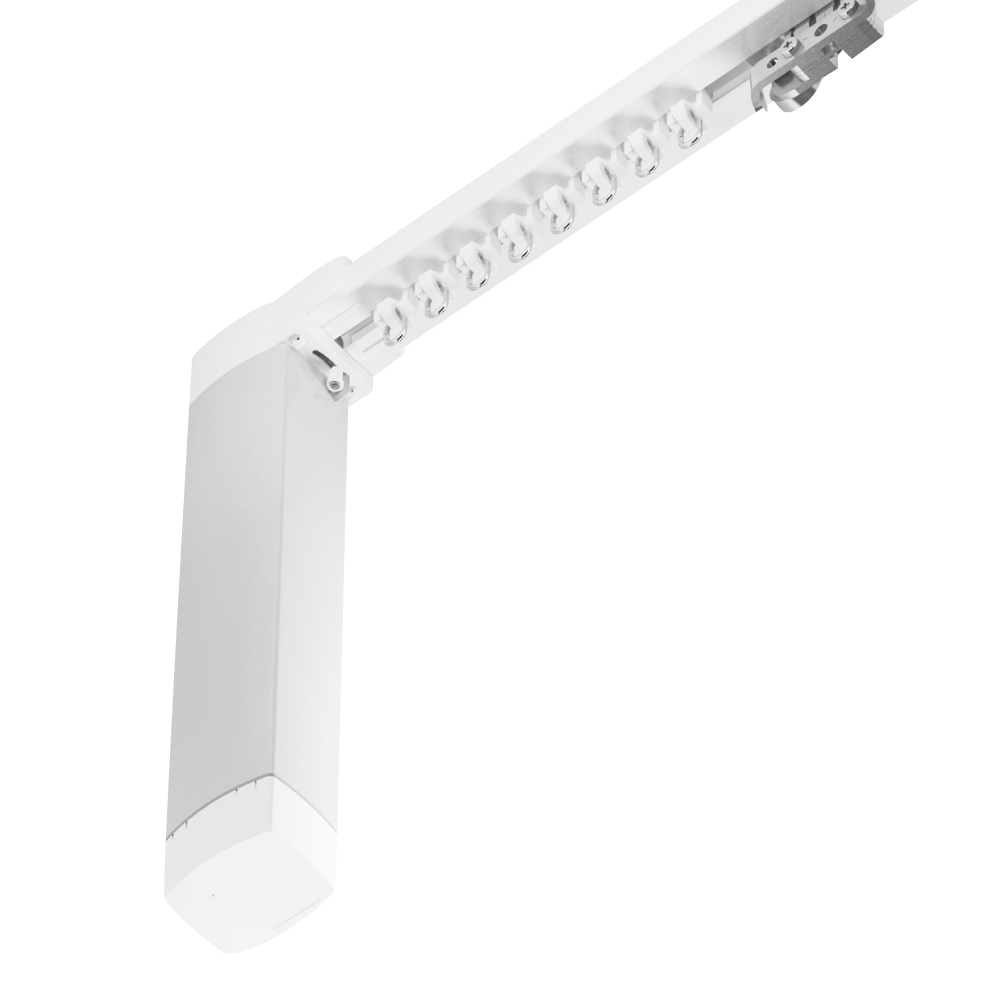

Aqara
Модель Aqara CD-M01D (единственная). Работает только по ZigBee — нужен ZigBee-хаб Aqara либо Яндекс Станция со встроенным ZigBee-хабом (Станция Миди, Станция МАКС нового поколения, Яндекс Станция 2). Пультом и настенным выключателем управлять нельзя. Карточка на сайте Aqara.

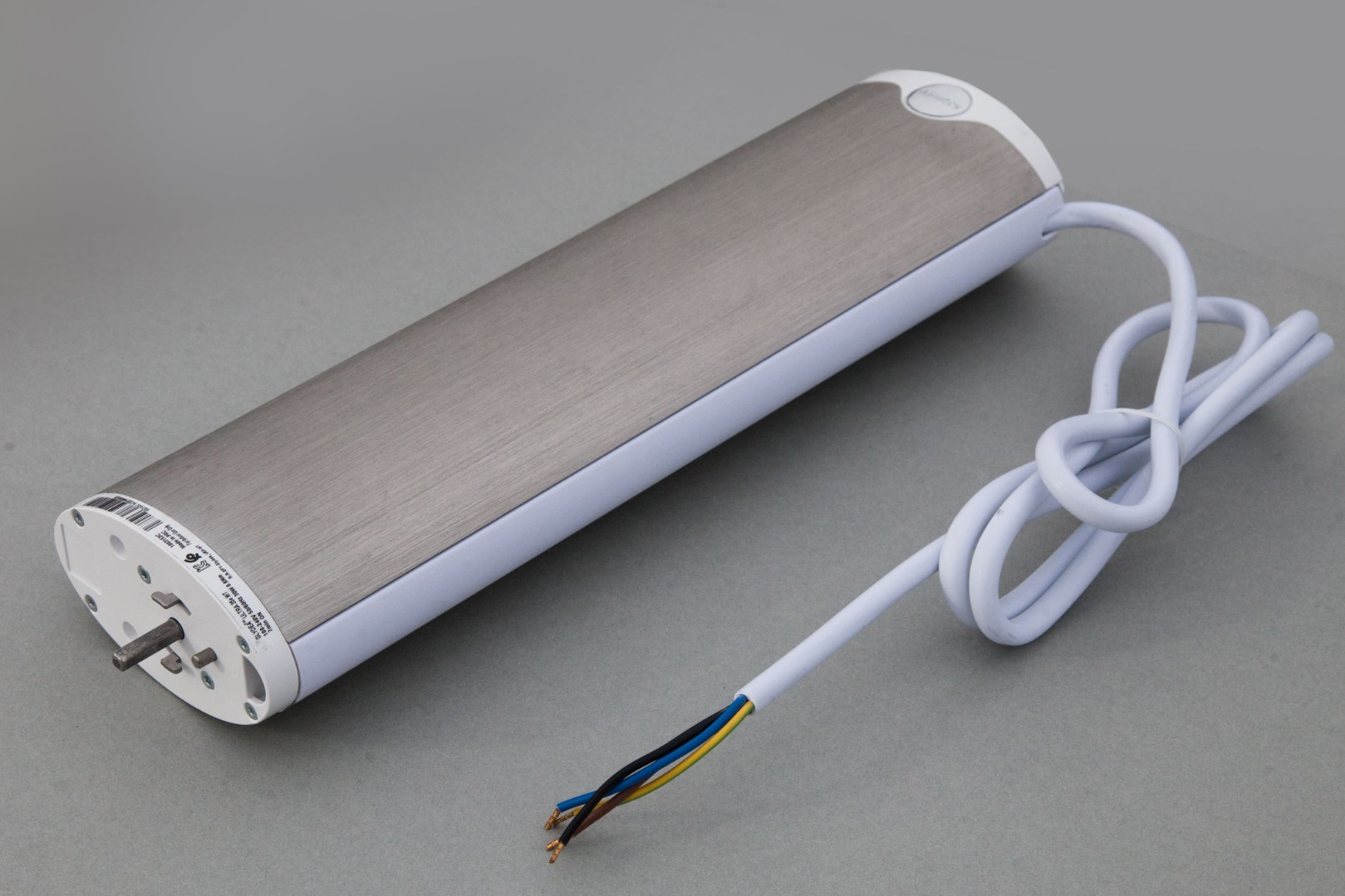

Somfy
Несколько моделей, отличаются управлением и мощностью. Напрямую к Алисе не подключается (только через «костыли» с умными реле и фазным мотором, и то без управления на процент).
- Менее мощные (до 6 м): Movelite 35 RTS (пульт + витая пара, Touch Motion), Movelite 35 DCT (витая пара, без пульта), Movelite 35 WireFree RTS (АКБ, пульт, Touch Motion).
- Более мощные (до 9 м): ULTRA 60 RTS (пульт + витая пара, Touch Motion), ULTRA 60 DCT (витая пара, без пульта).

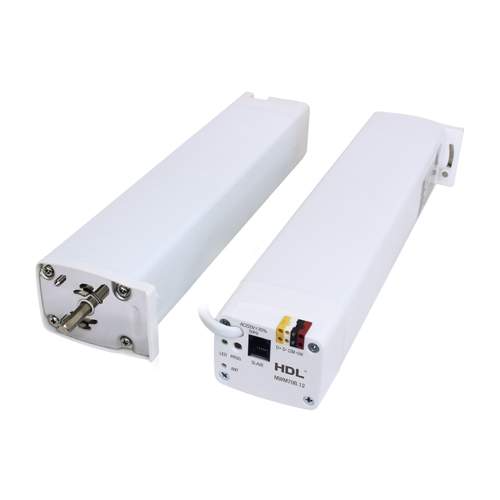

DHL
Делаются специально для умных домов на KNX, их тяжело достать. По возможности предлагаем вместо них приводы A-OK с управлением по витой паре или фазой (их тоже можно интегрировать в KNX через специальные модули).
Расчёт размера электрокарниза

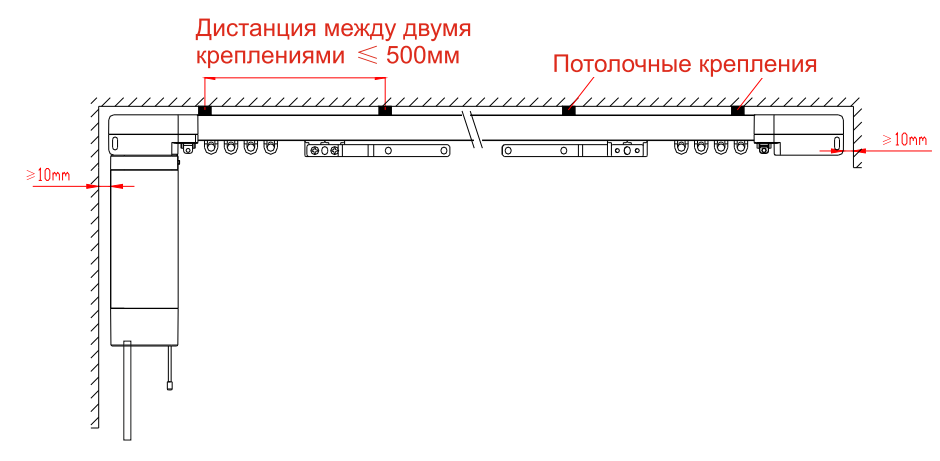

Обычно раздвижные шторы делают во всю ширину — от стены до стены; тогда электрокарниз на пару сантиметров меньше расстояния стена-стена (чтобы влез и остались технические зазоры).
Если штора должна закрывать только оконный проём — расчёт сложнее (см. видео):

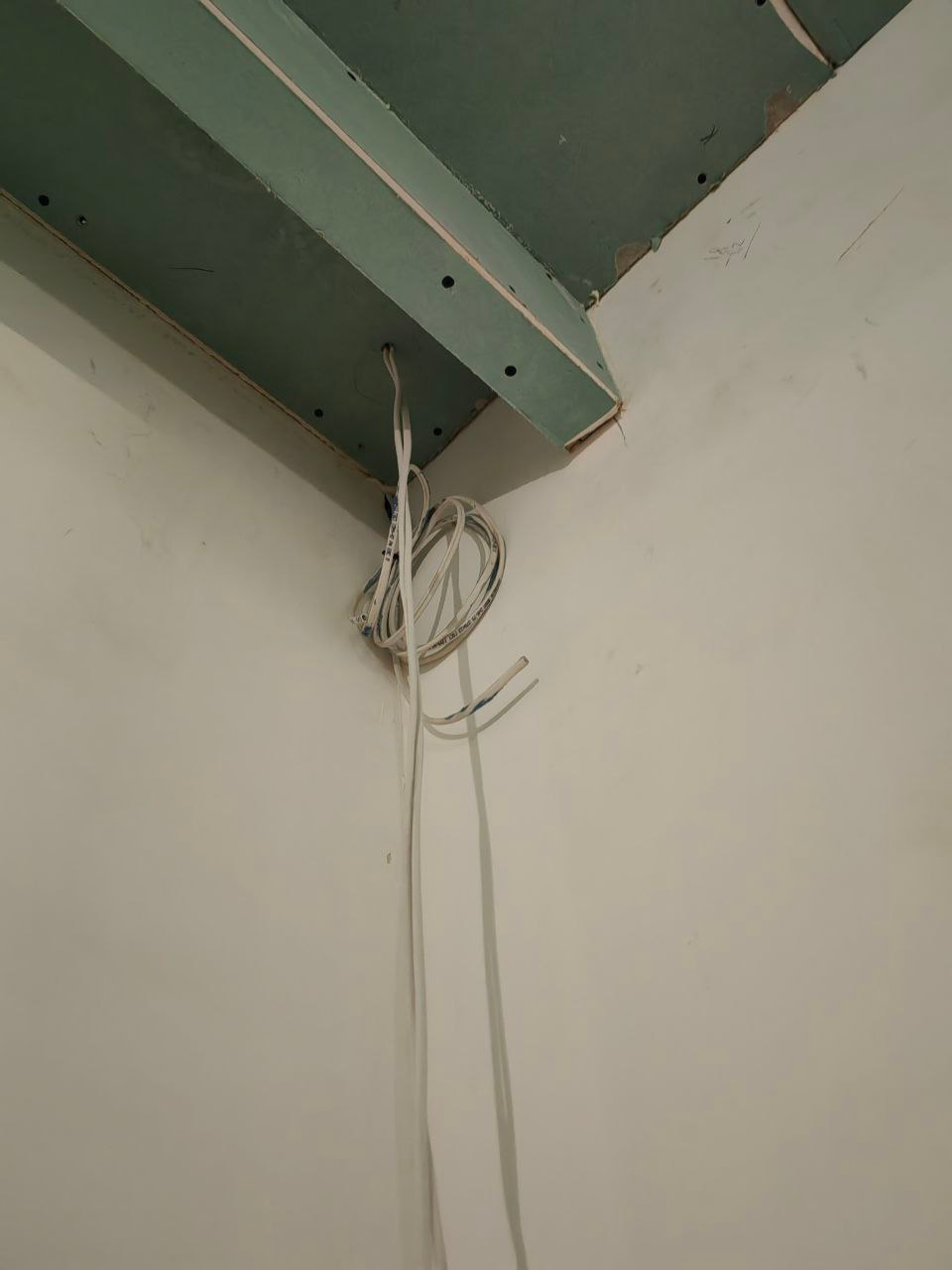

Подведение электричества
Все электрокарнизы питаются от сети 220 В (как обычная розетка). Два видео о том, как вывести электричество к карнизу:

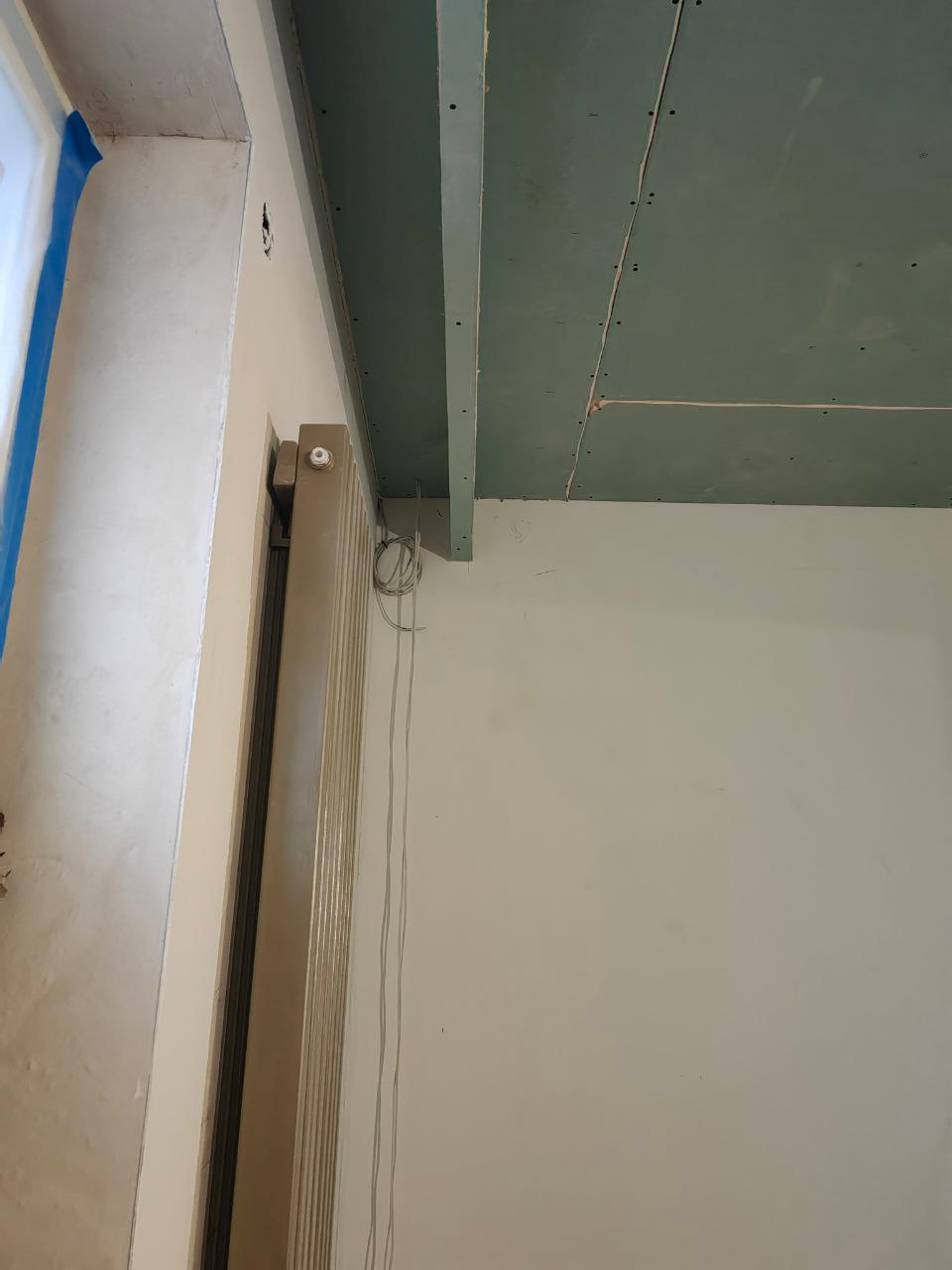

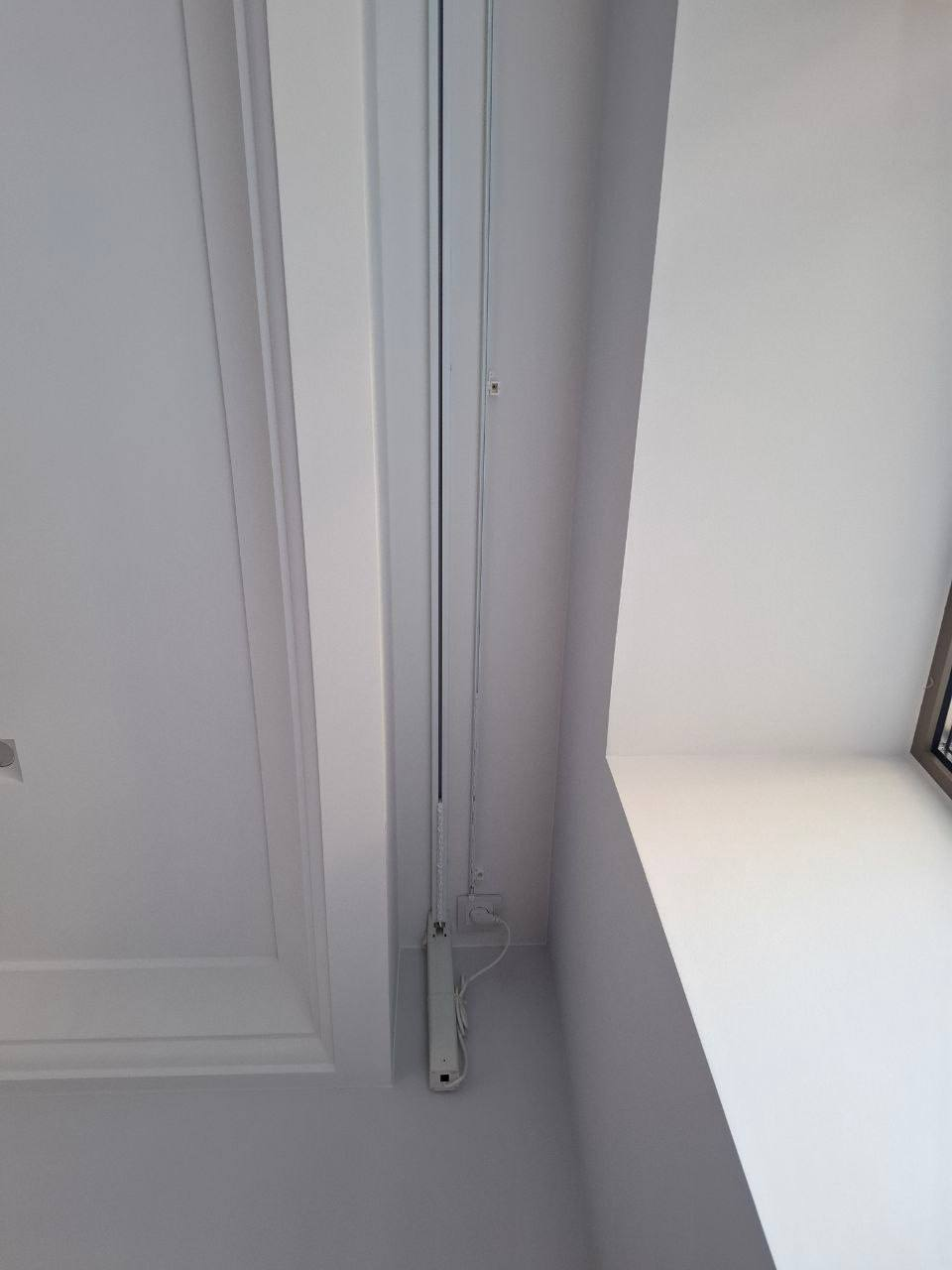

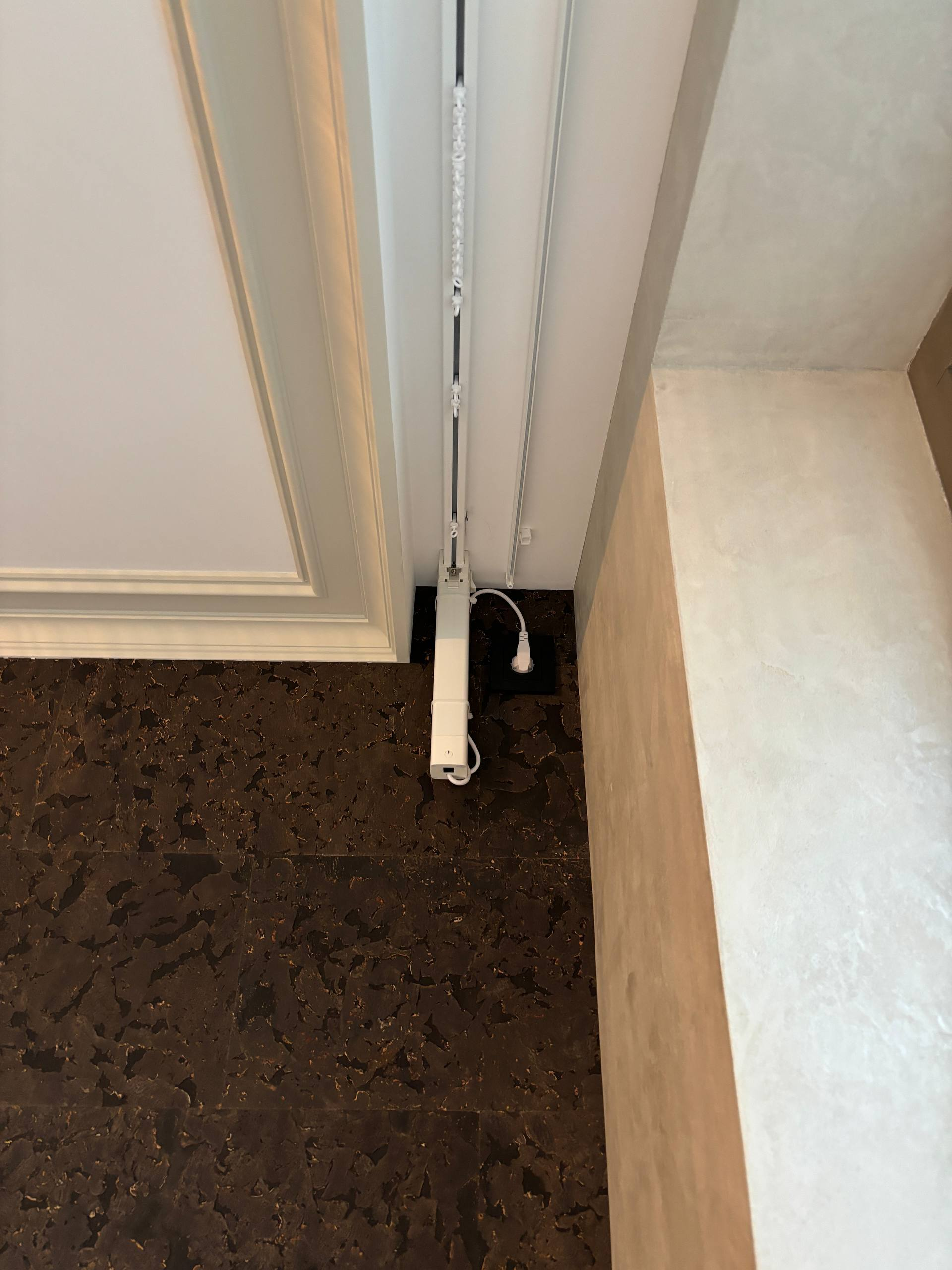

Всегда советуем выводить электричество в углу ниши. Как должна быть проводка при управлении через настенный выключатель —
.

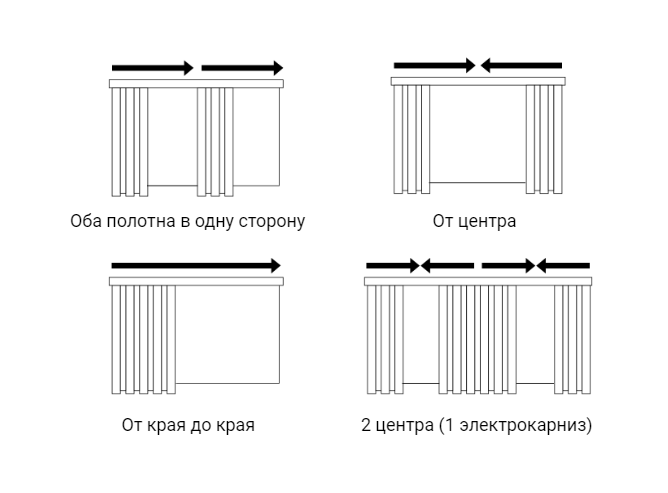

Варианты движения ткани
Можем реализовать самые разные варианты движения шторы. Важно: все полотна двигаются одновременно и с одинаковой скоростью — нельзя остановить одно полотно, а другое продолжить.
При двух полотнах с закрытием к центру можно сделать смещённую раздвижку — полотна встречаются не ровно по центру, а сбоку (когда окно смещено вбок).
Варианты установки

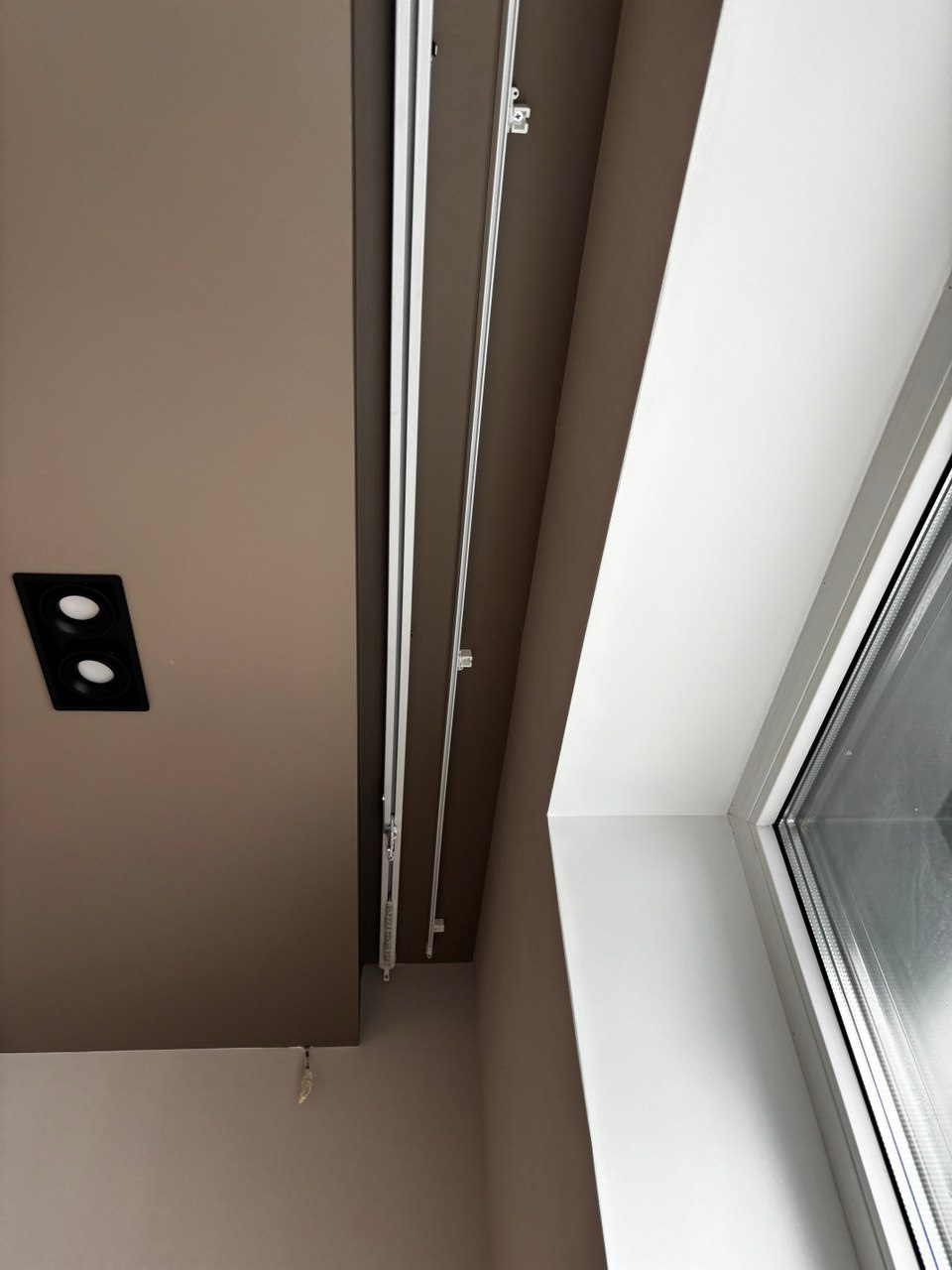

Потолочная установка

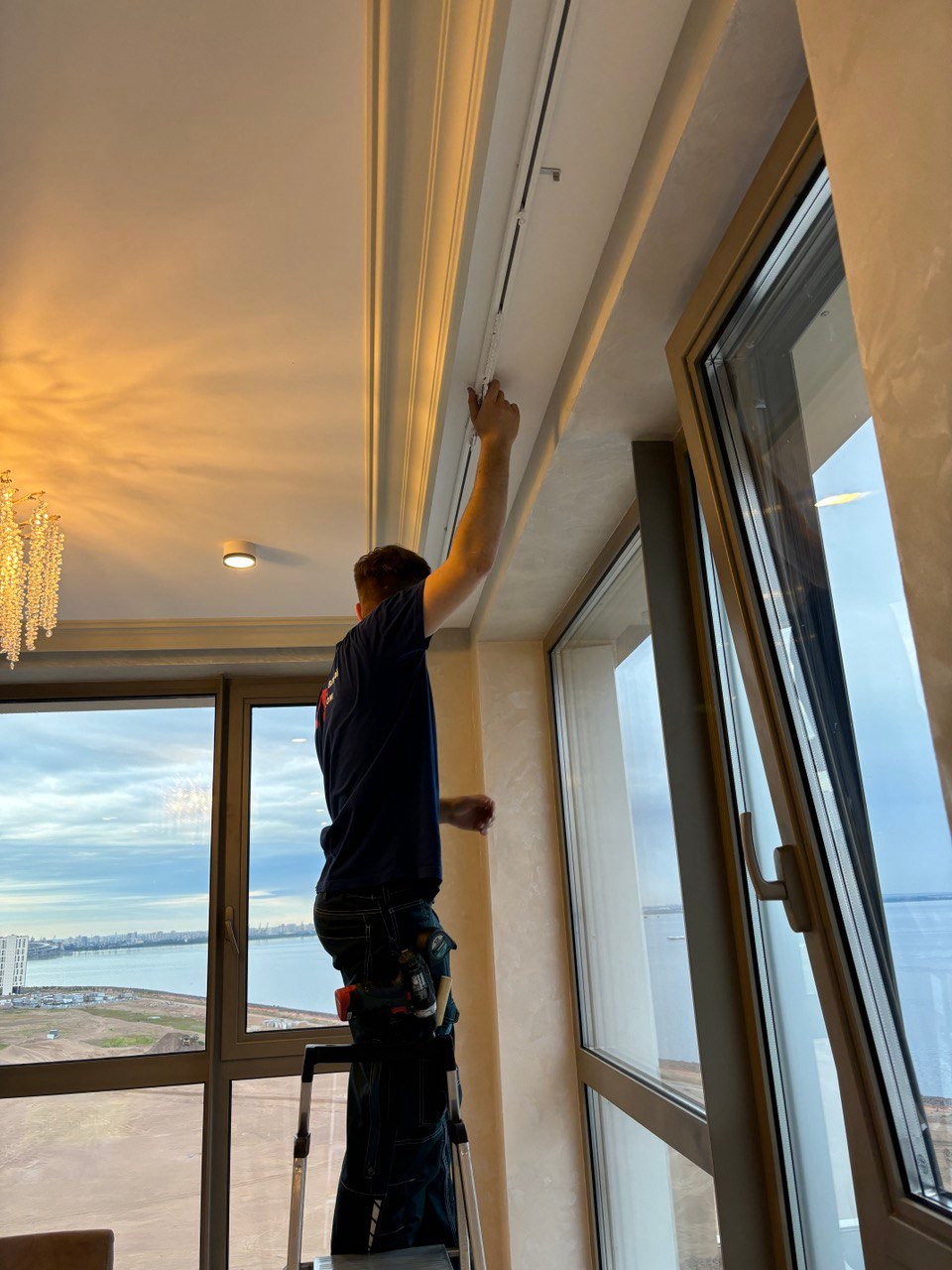

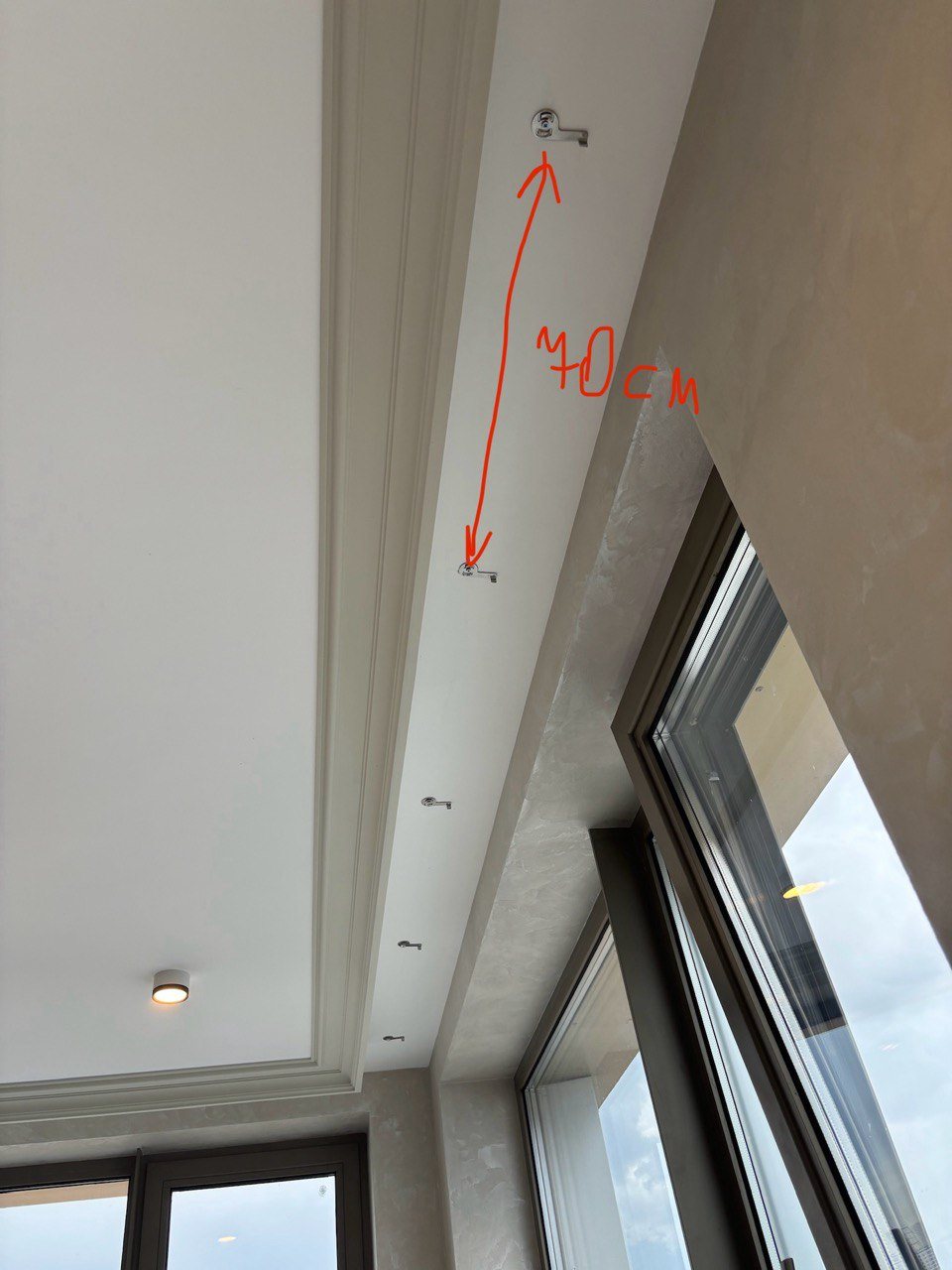

Крепления ставятся на потолок, в них защёлкивается электрокарниз (аналогично ручному карнизу).

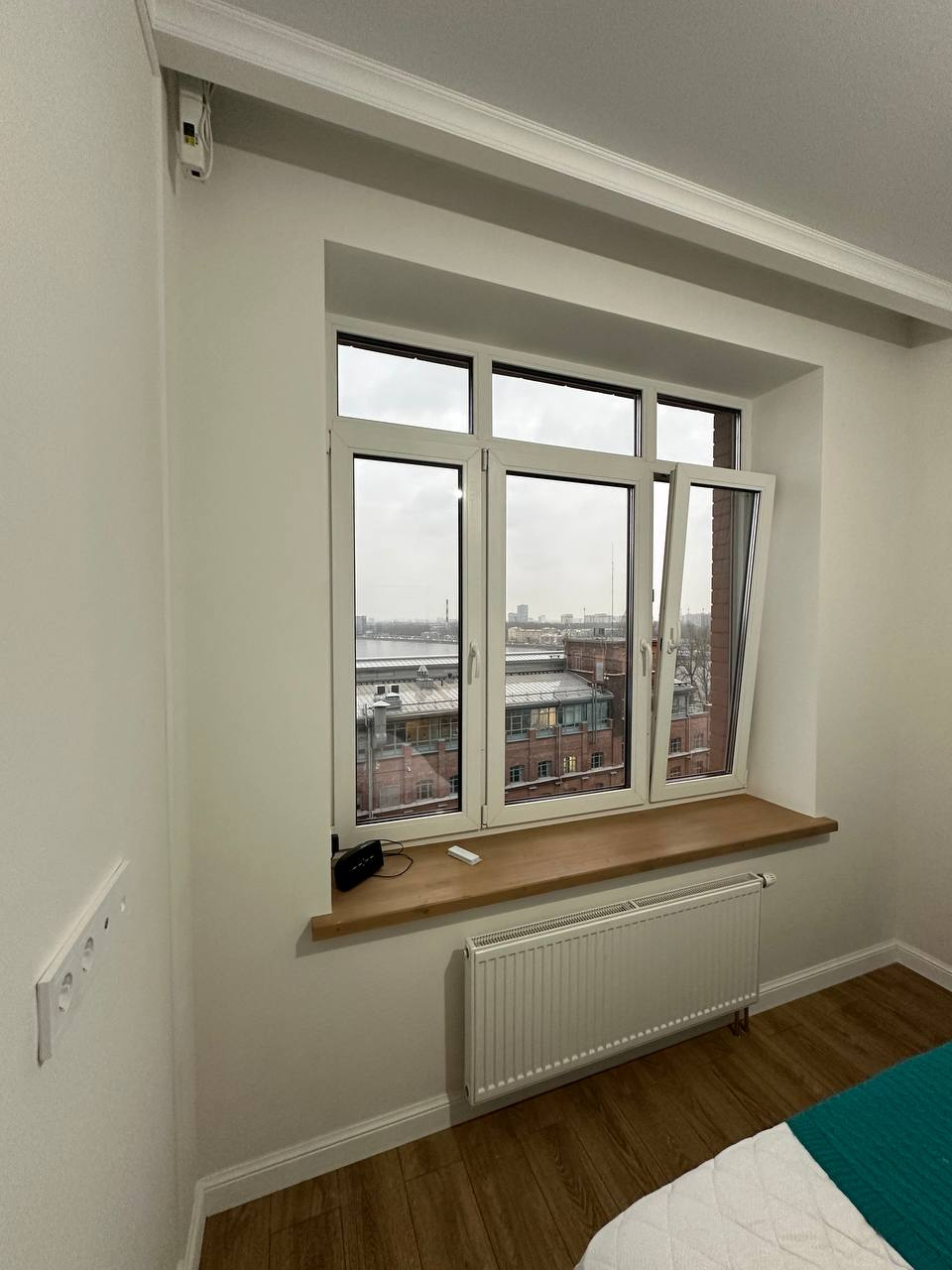

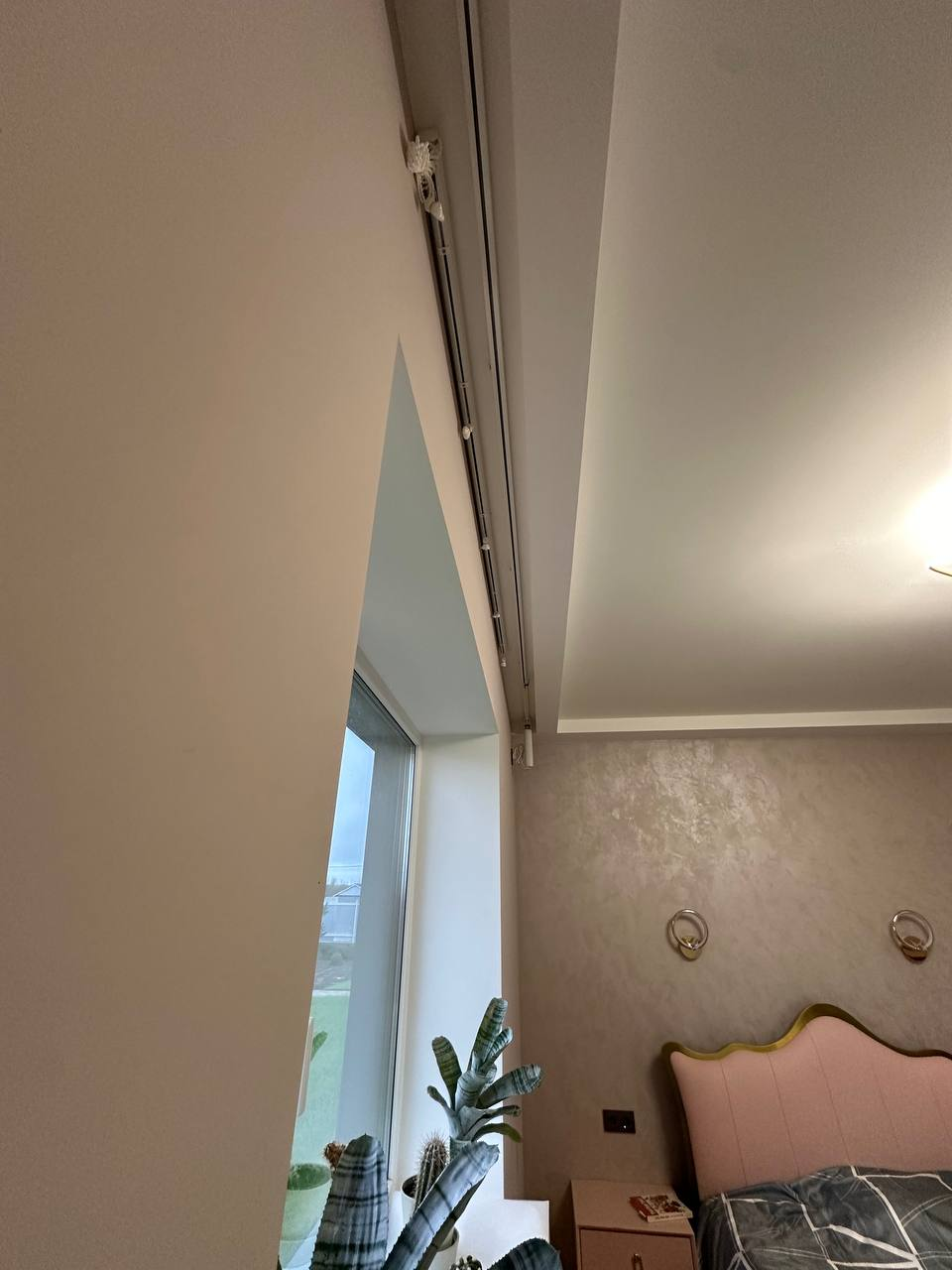

Часто при потолочной установке делают нишу (со шторой выглядит красивее). К ширине ниши важное требование — её должно хватать для корректной работы карниза.
В видео — требования к размерам ниши при двух рядах (портьера на электрокарнизе + тюль на ручном). Цифры у нас немного другие, но важно понять логику:
Ещё видео про ширину ниши: Ниша без выступающих объектов:
Подоконник/радиатор выступают на 8 см:
Подоконник/радиатор выступают на 12 см:
Высота ниши для раздвижных электрокарнизов:

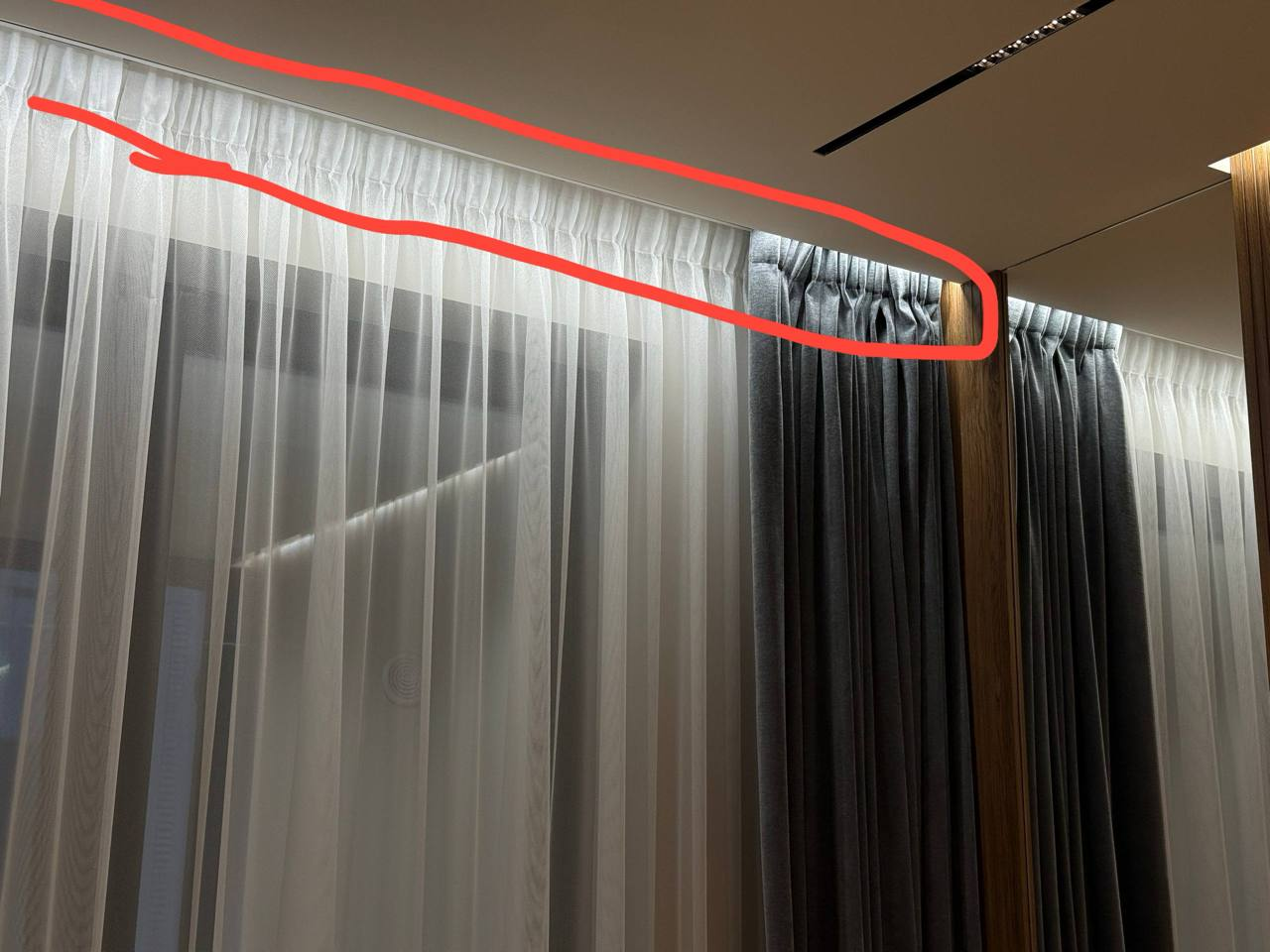

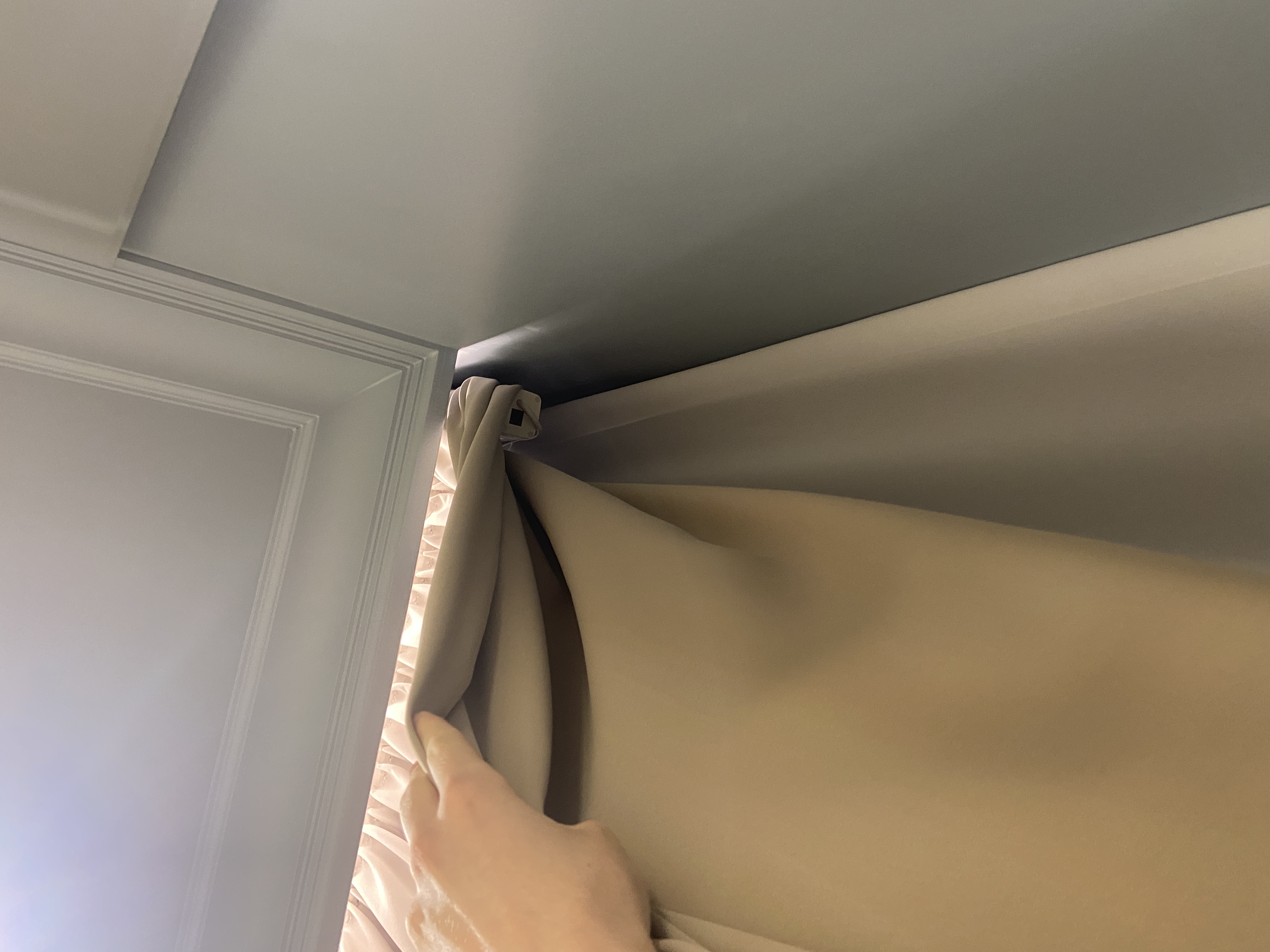

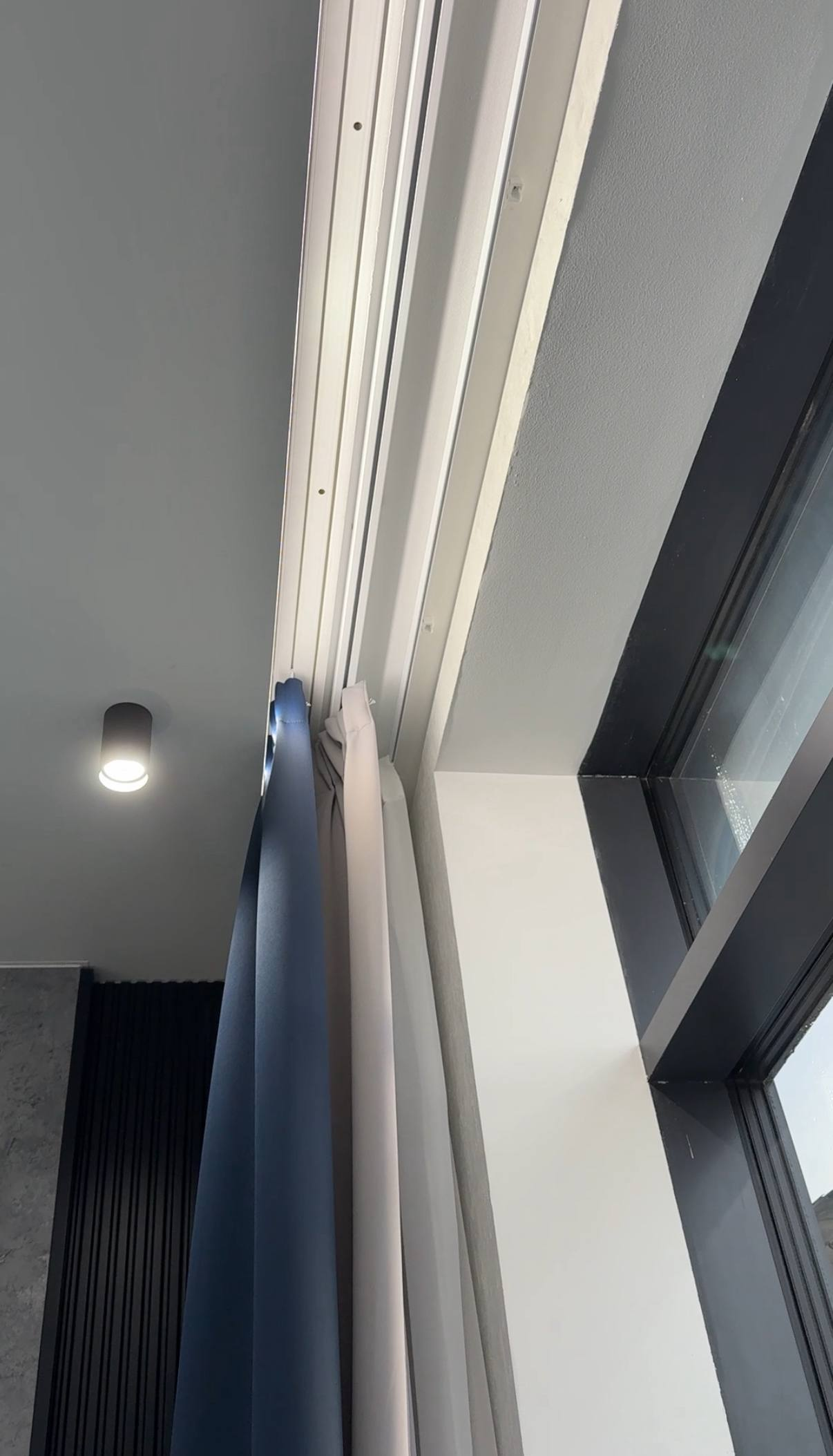

Основная причина опускать потолок — скрыть верхнюю кромку шторы (там шов и стянута ткань). Это вопрос эстетики; чтобы спрятать механизм, достаточно 5-7 см.
Можно не опускать потолок, а сделать короб из гипсокартона перед карнизом или по периметру:
Короб из гипсокартона на этапе ремонта:

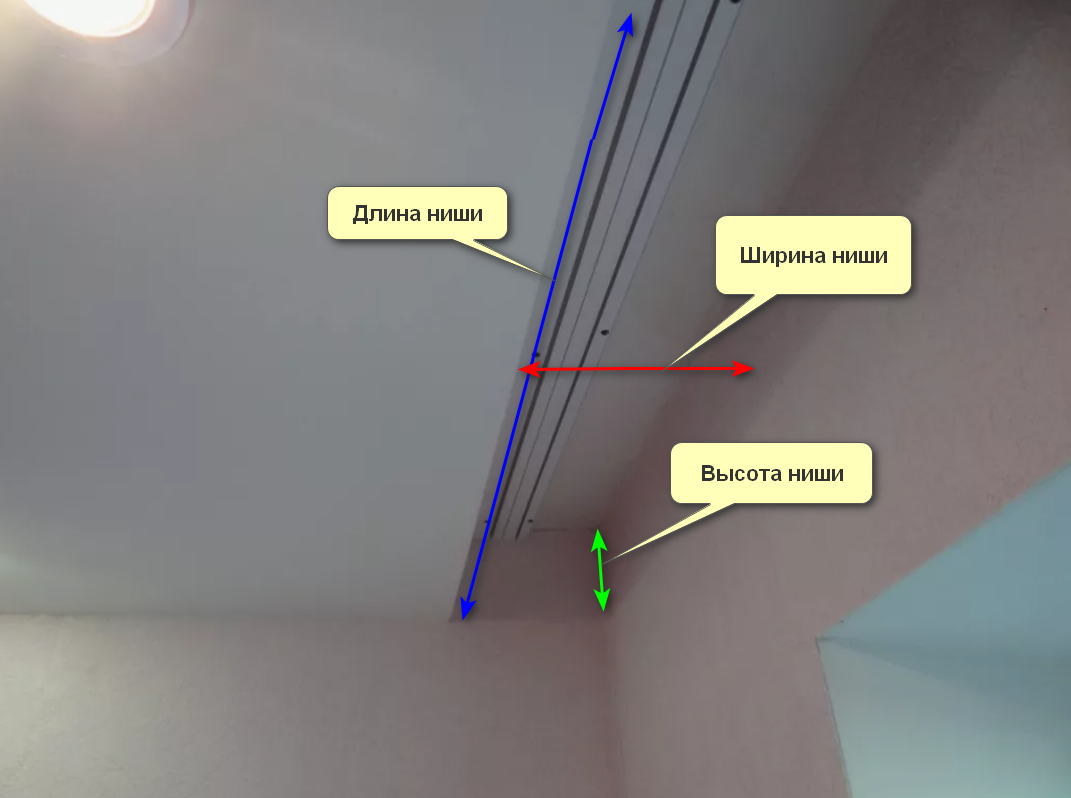

Требования к ширине ниши (наши значения)
Смотрим, какие объекты могут мешать движению шторы (радиатор, подоконник, бризер), замеряем, насколько они выступают от стены, и от этого откладываем место для свободного хода:
- Только 1 ряд (электрокарниз): отступ 10 см от самого выступающего объекта снизу (напр. подоконник 10 см → ниша 20 см). Без выступающих объектов — норм 10-15 см.
- 1 ряд электро + 1 ряд ручной (тюль): нужно 15 см свободного места (напр. радиатор 12 см → ниша 27 см). Без выступов — норм 20 см.
- 2 ряда, оба электро: нужно 13-15 см (напр. подоконник 11 см → ниша 24 см). Без выступов — норм 20 см.
На практике требование часто не выполняется — работаем и с нишами поменьше (обычно 20 см при выступах 8-13 см). Это не критично, если отклонение не в разы. 25 см — отличная ширина ниши в большинстве стандартных случаев.
Требования к потолку для крепления
-
Бетонный — крепимся без проблем, очень надёжно.
-

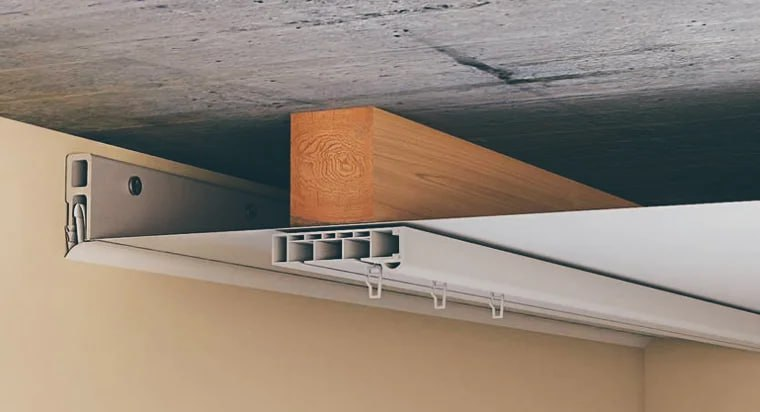

Натяжной — нужна закладная (фанера или деревянный брусок). Без неё установка на потолок невозможна — крепимся на стену кронштейнами.
-

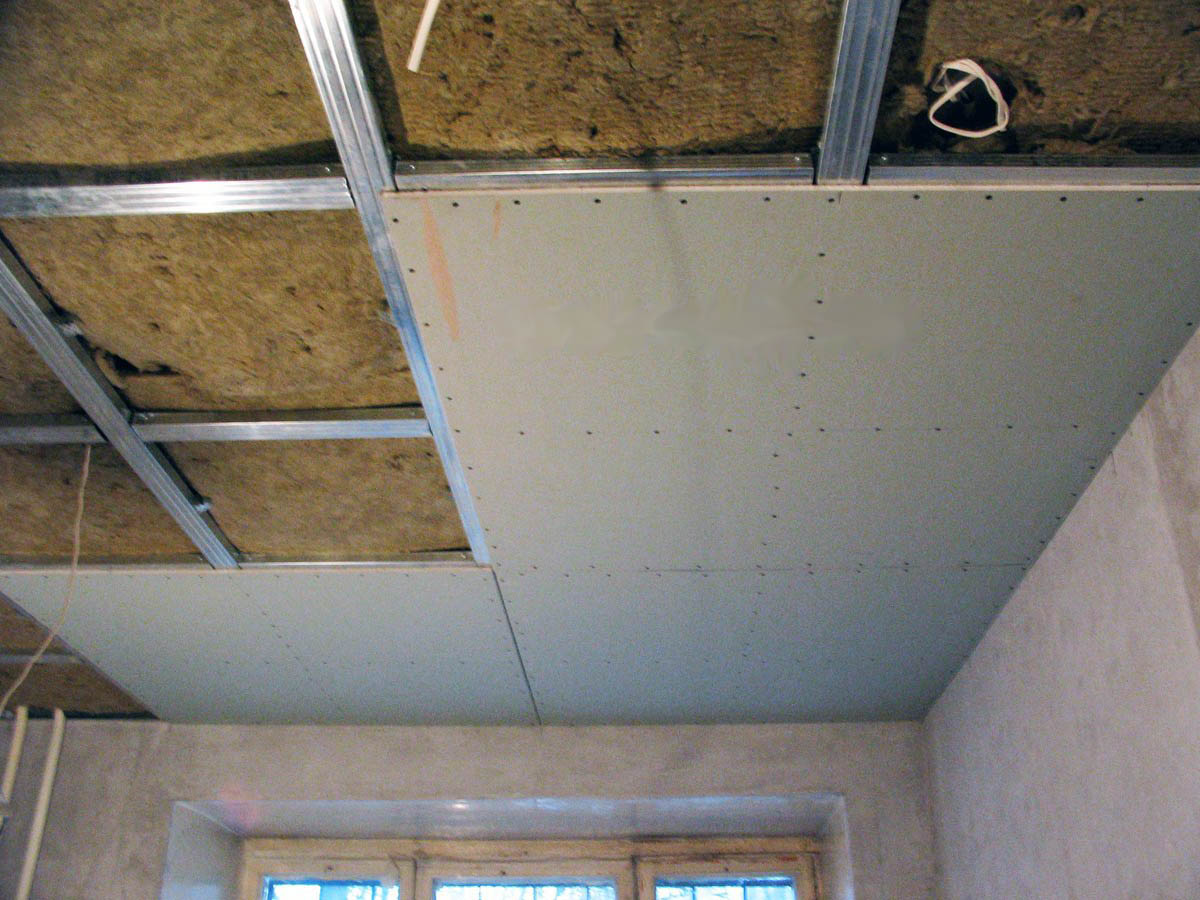

Гипсокартон — нужна закладная либо возможность закрепиться к металлическим профилям ГКЛ (уточнять у клиента/прораба или проверять на замере).

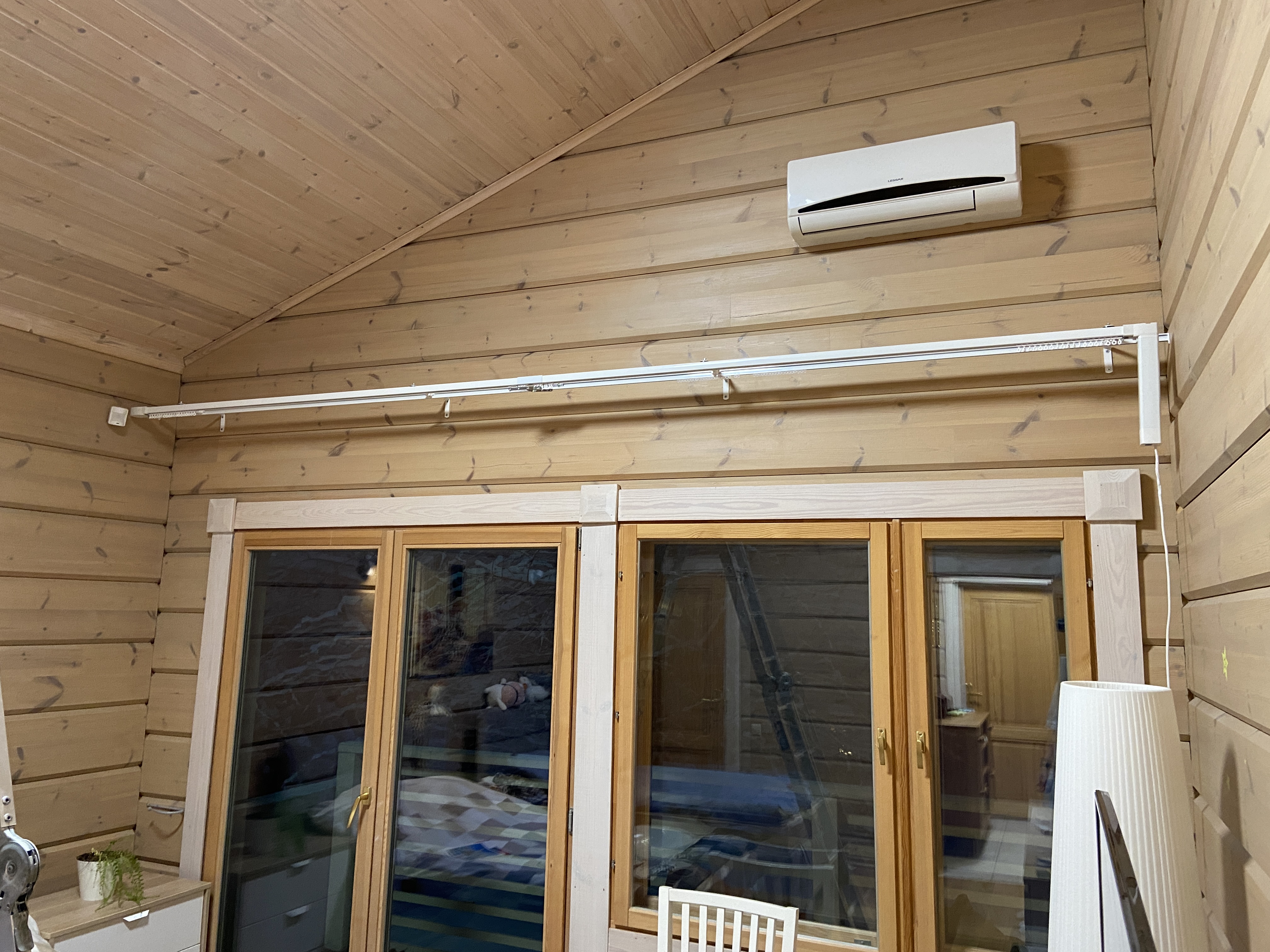

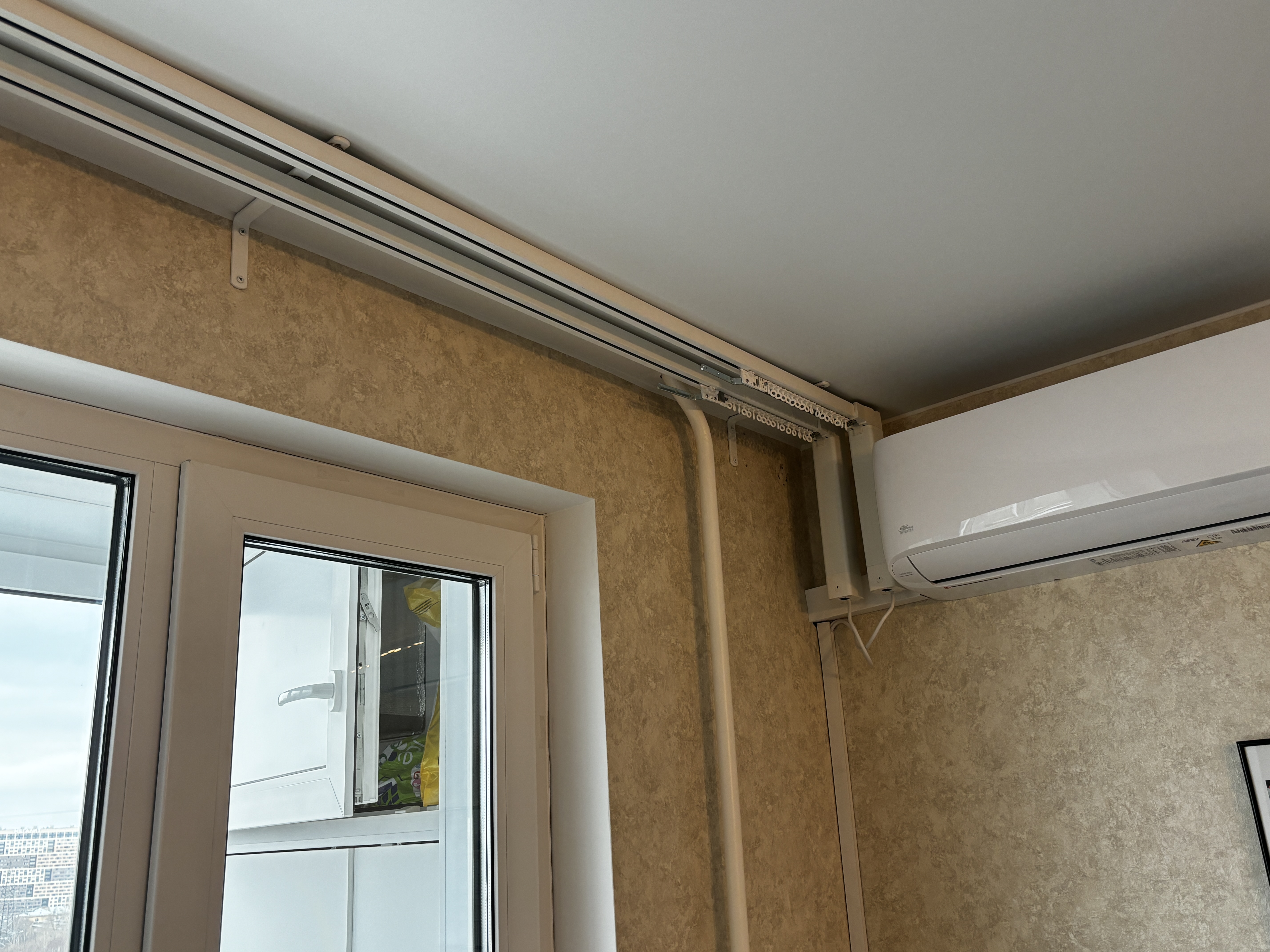

Настенная установка
Карнизы ставятся на стену кронштейнами. Применяется, если: натяжной/гипсокартонный потолок без закладных; либо хотят установить карниз ниже уровня потолка.

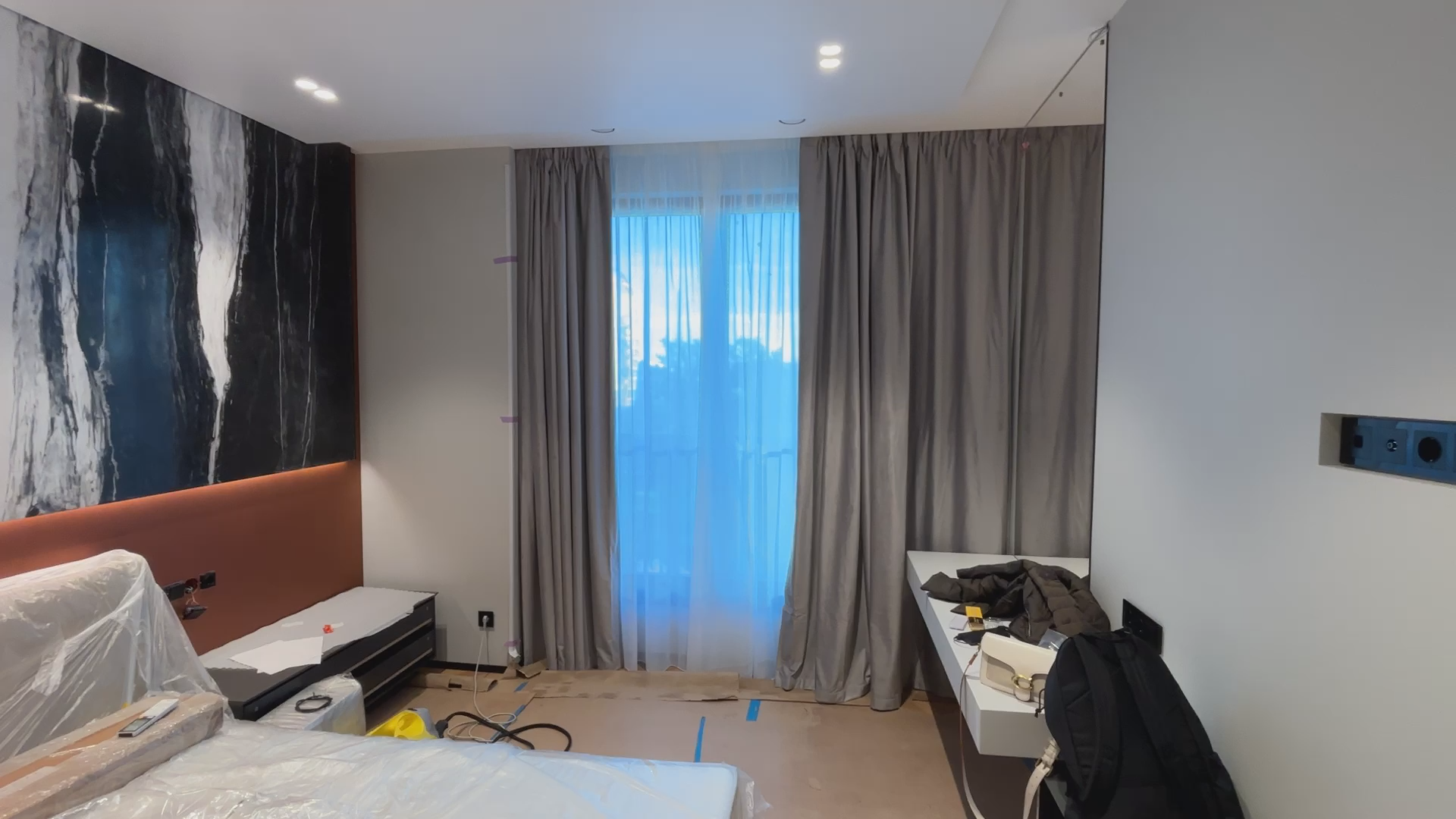

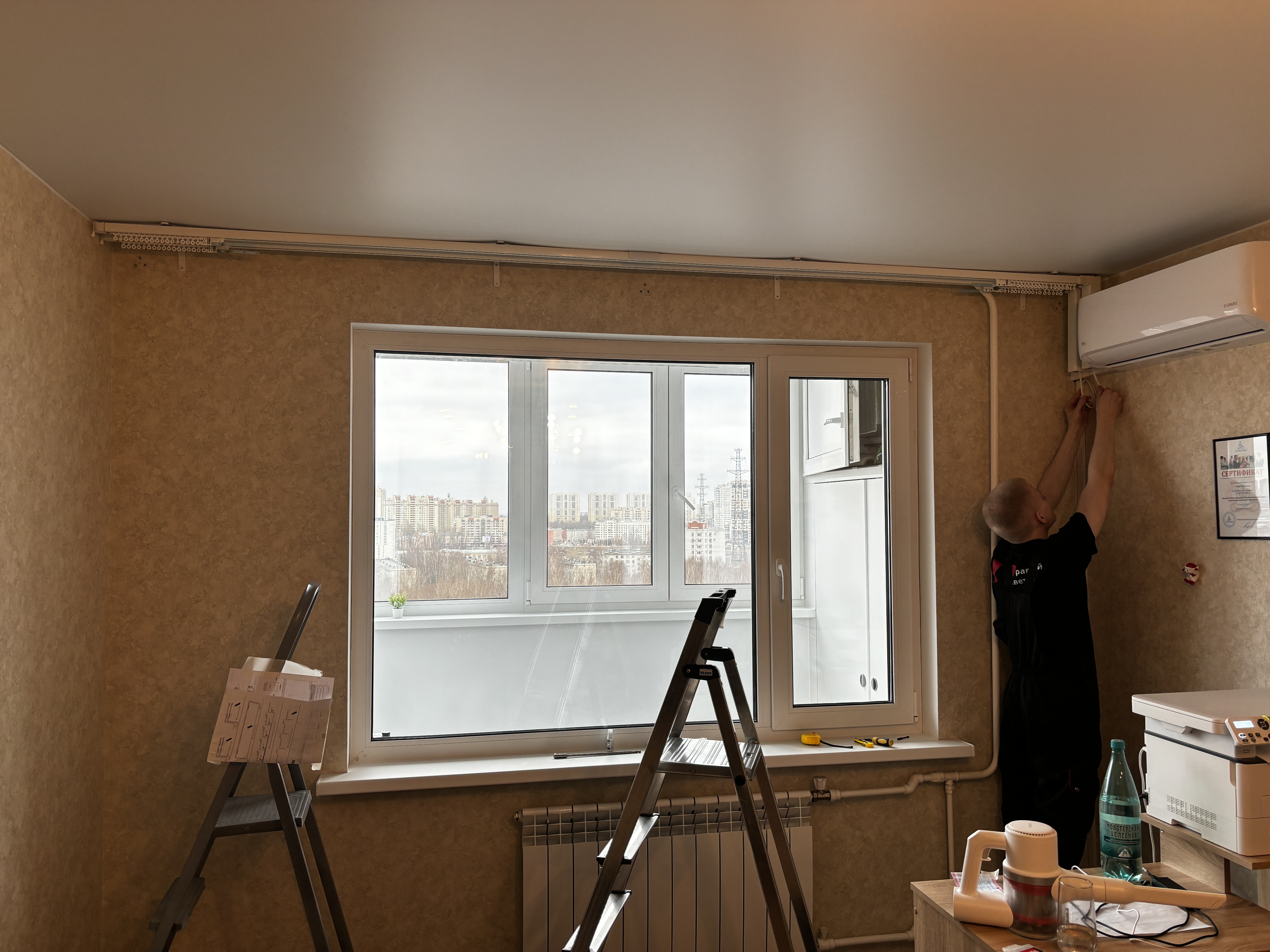

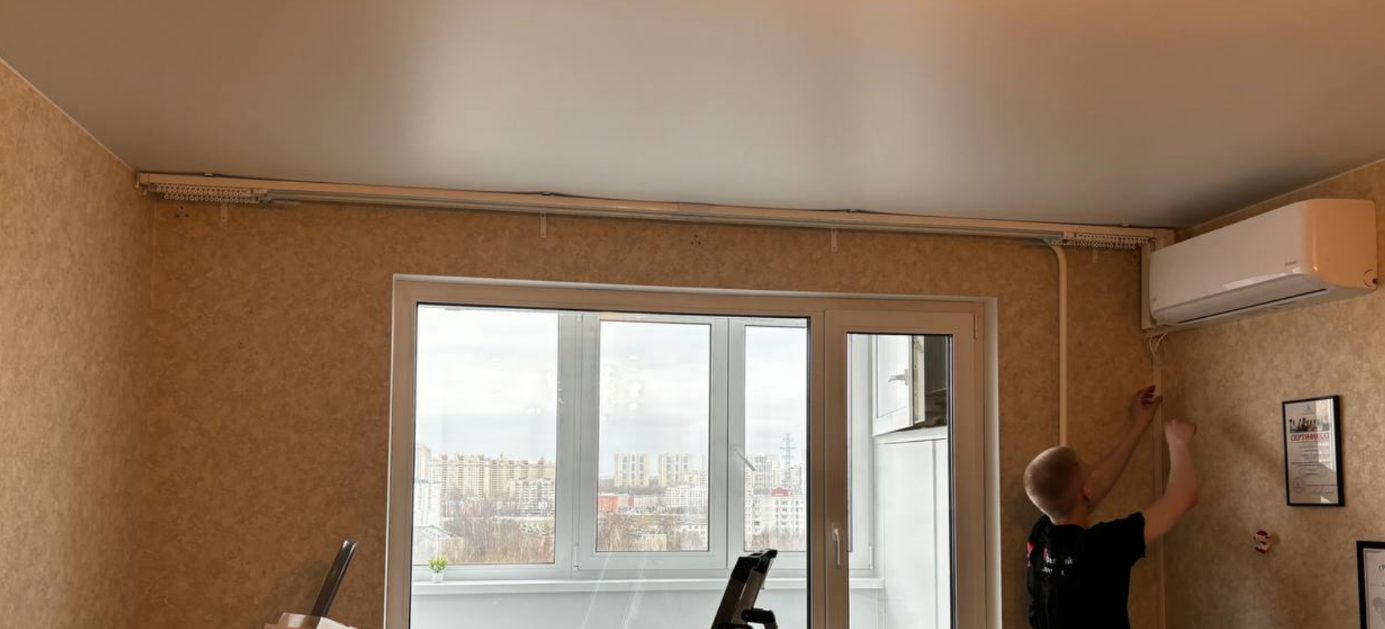

Примеры выполненных работ

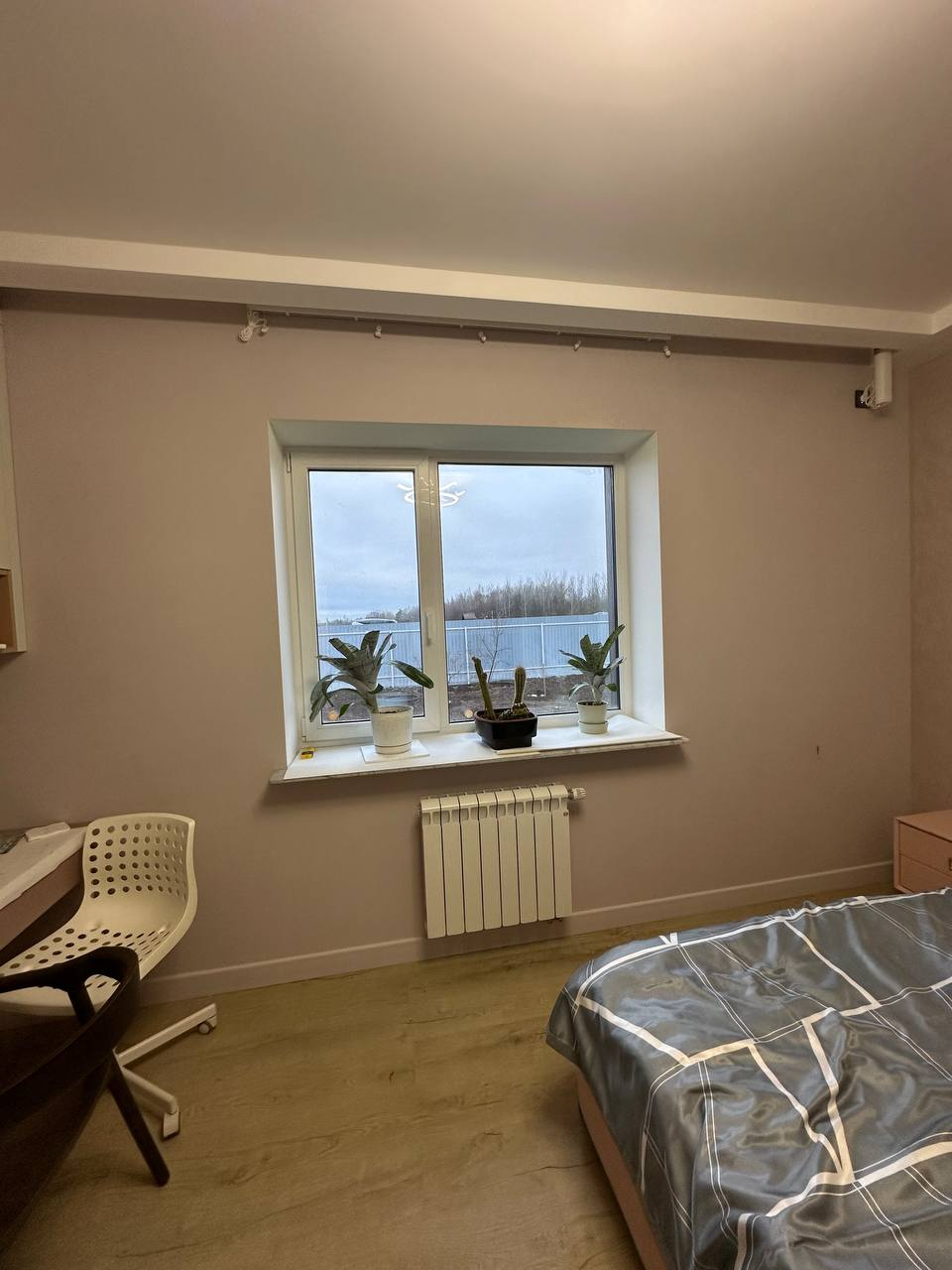

1 ряд, только портьера (на каждое окно отдельный электрокарниз)

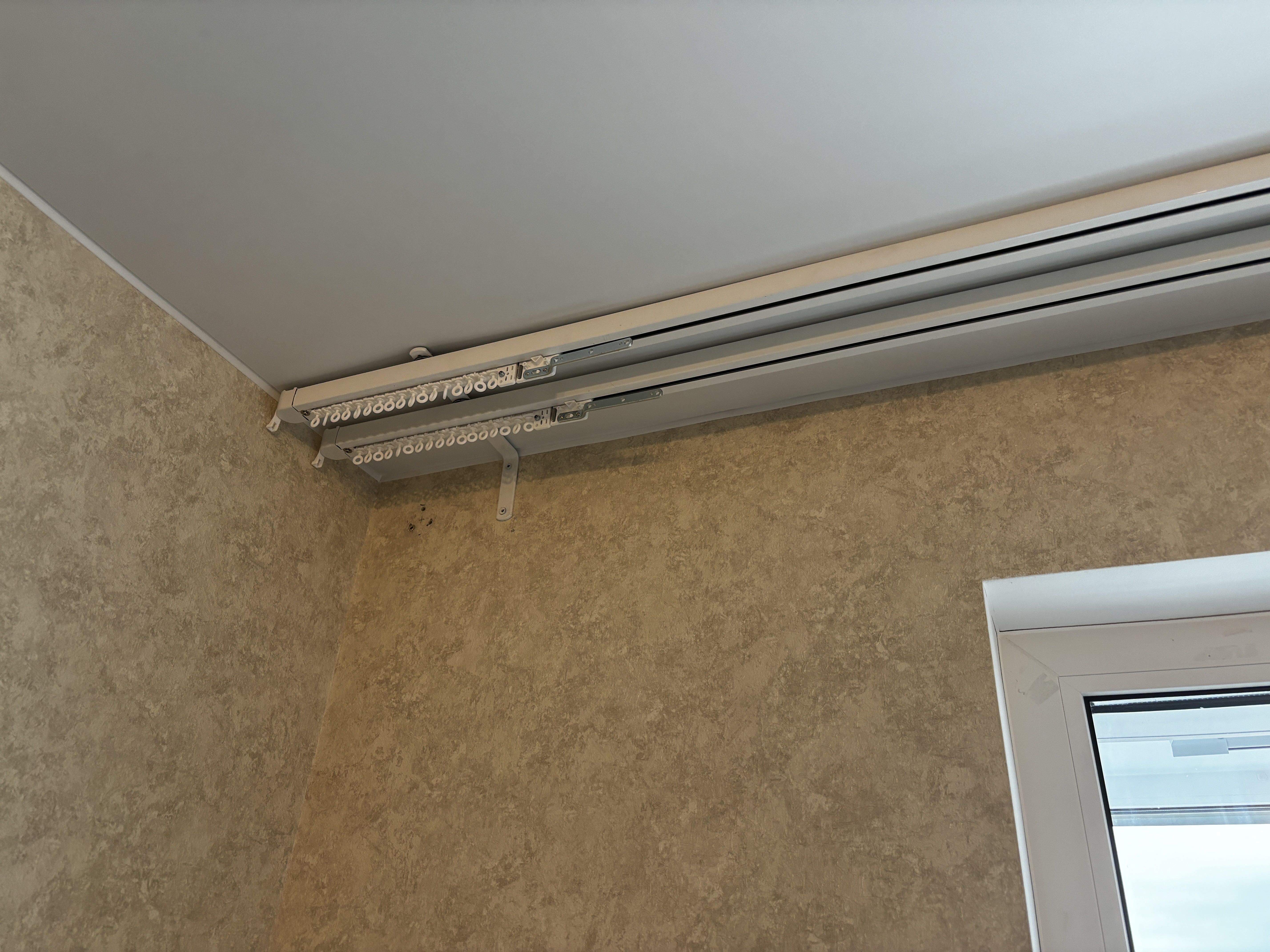

2 ряда: электро + ручной, к центру
Портьера на электрокарнизе, тюль на ручном; закрытие к центру.

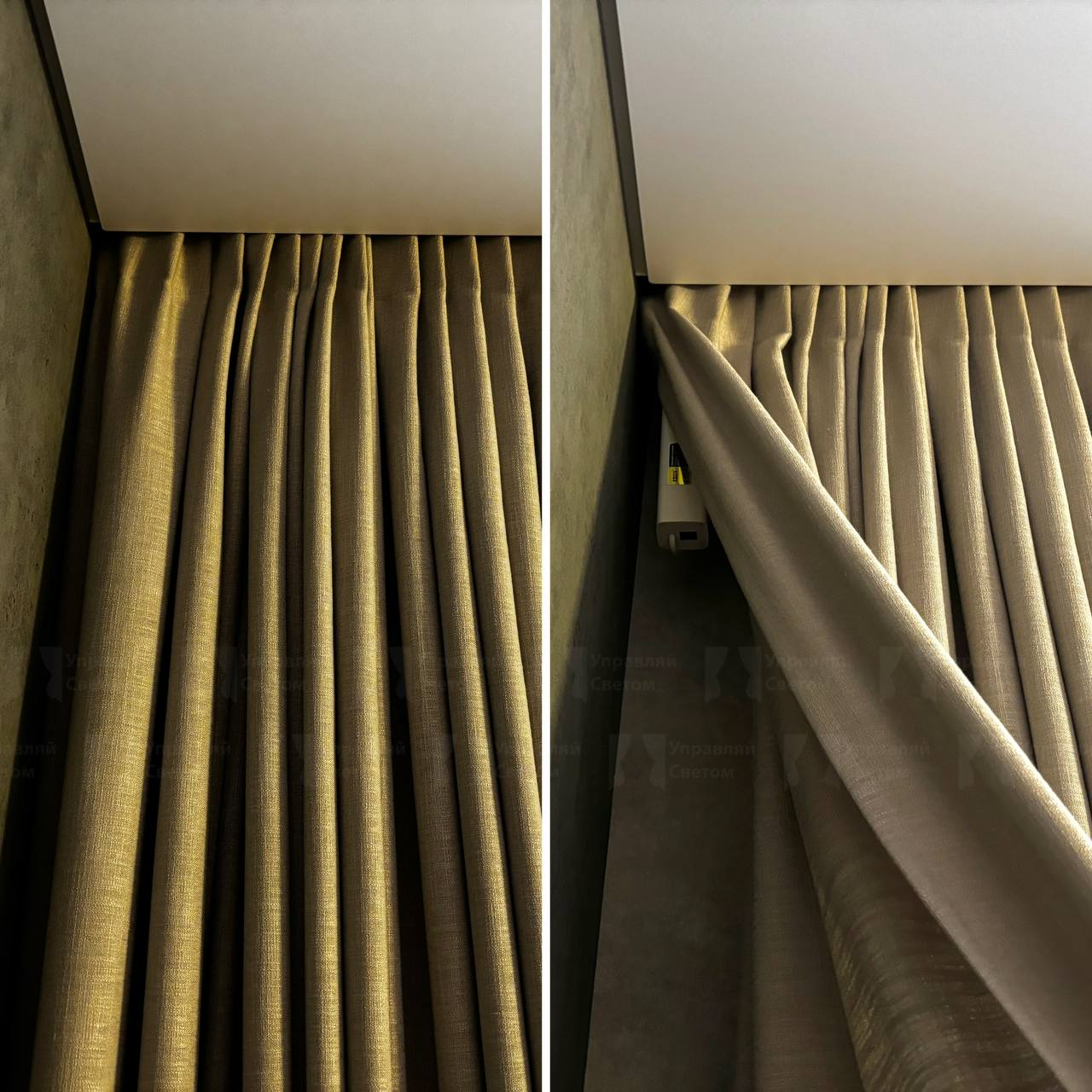

2 ряда: электро + ручной, от края до края
2 ряда: электро + электро, оба к центру

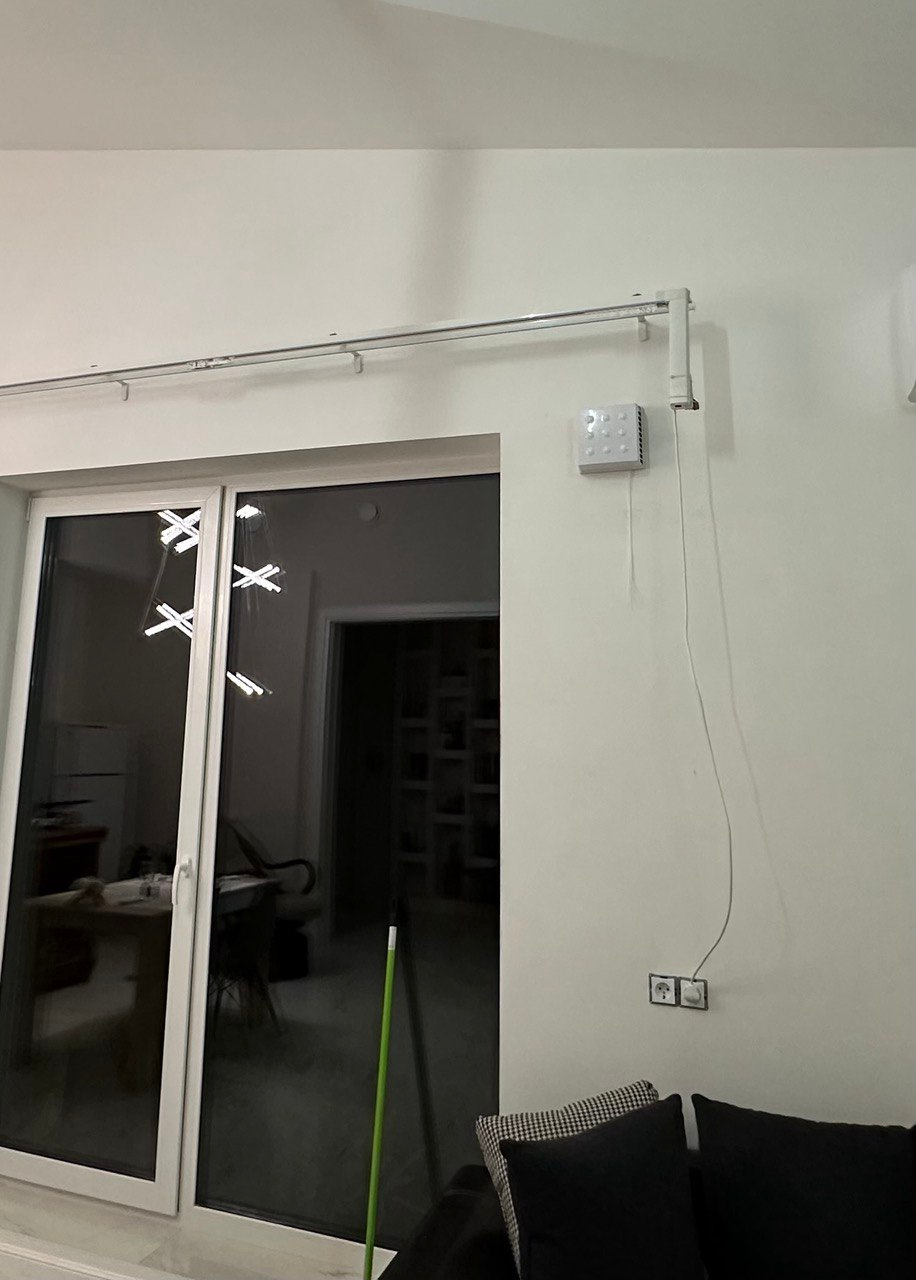

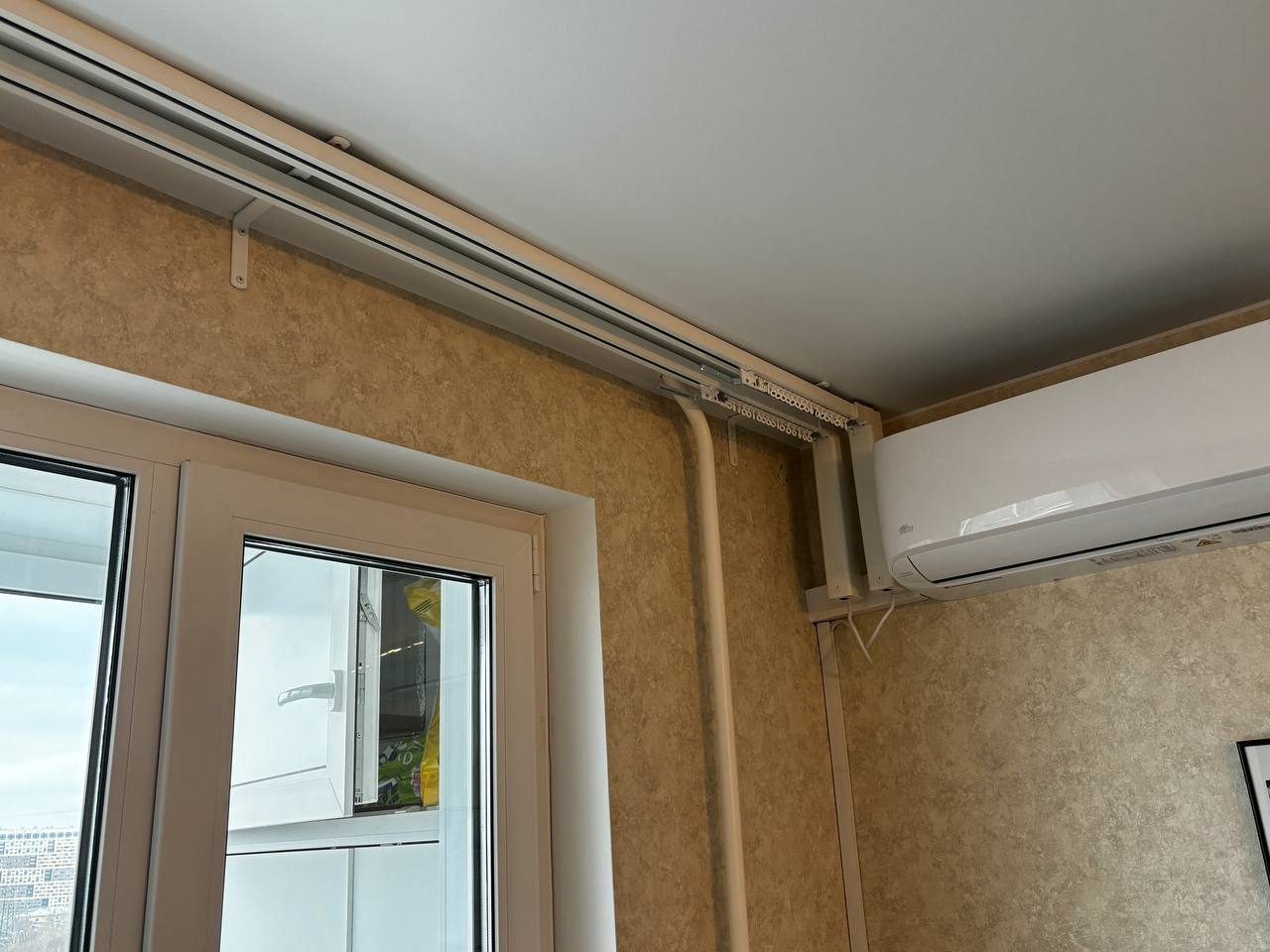

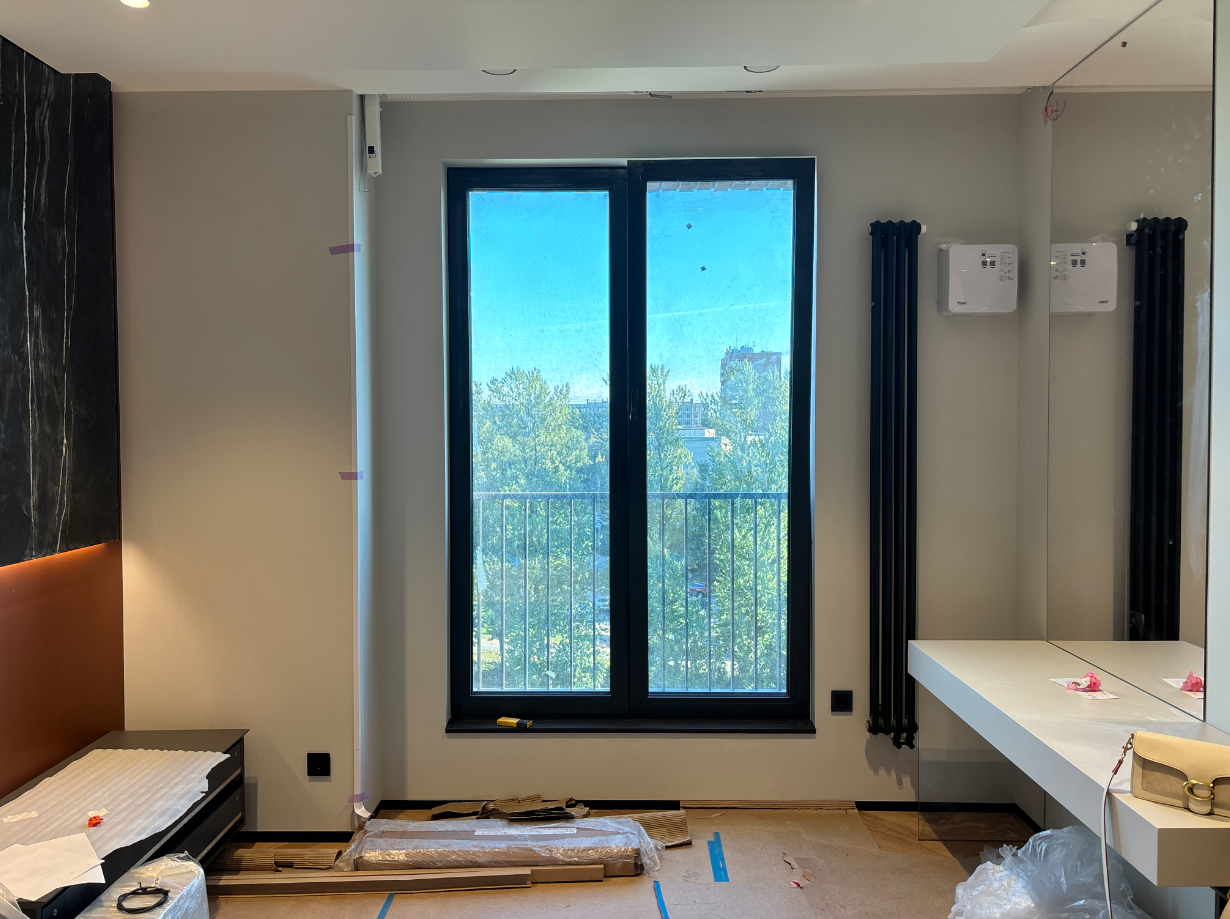

Пример с установкой на стену, без ниши:

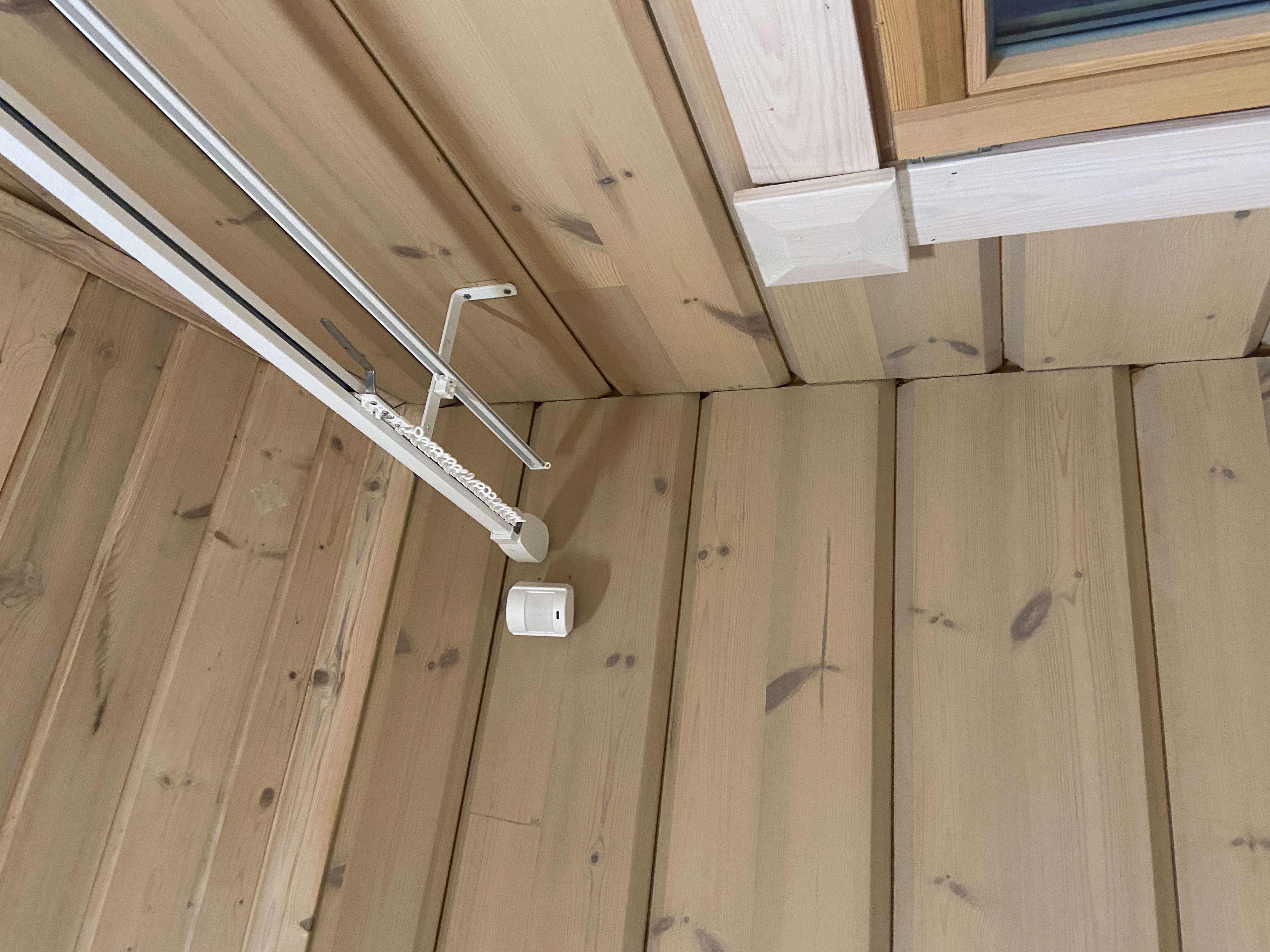

1 ряд, наклонный электрокарниз (на наклонном потолке)
2 ряда: электро + ручной, движение двух полотен в одну сторону
2 ряда: электро + ручной, смещённая раздвижка
(не от центра карниза, а от центра оконного проёма)
2 ряда: электро + ручной, штора собирается к центру стены
Важные нюансы
Крючки (штородержатели) для раздвижных карнизов идут в комплекте. Карниз СИМПЛ с липучками под тканевую декоративную планку — делаем; ГР с липучками — нельзя.
Карниз красим по RAL. Боковинки (пластик) — из баллончика, если очень нужно; стандарт — белый или чёрный (отливаются в этих цветах).
Частые вопросы
Какая ширина профиля ГР и можно ли его гнуть?

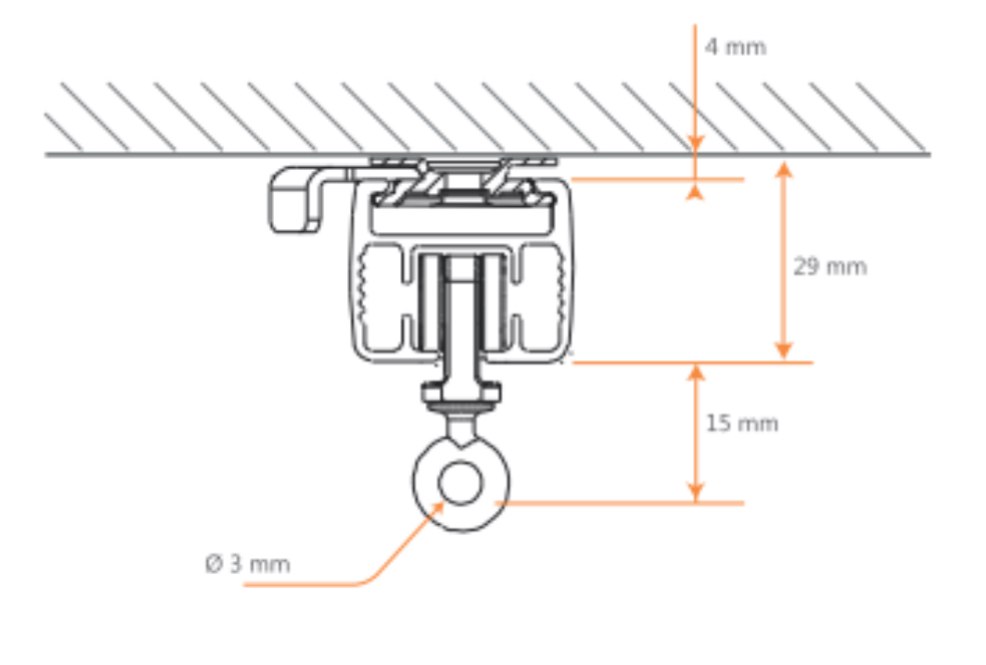

Ширина профиля ГР (горизонтально-раздвижного) — 30 мм (есть фото с чертежом профиля). Гнём карниз только в горизонтальной плоскости; в вертикальной плоскости ничего не гнём (полукруглый эркер «в высоту» сделать нельзя). Минимальный радиус изгиба под 90° для ГР — 19 см.
Когда на карниз ставят два мотора?
На одном изделии могут стоять два мотора. Ориентир: до ~6 м хватает одного, на 8–9 м лучше 2 мотора.
- 2 мотора: нагрузки почти нет, шторы открываются быстрее, срок службы сохраняется (до 20 лет).
- 1 мотор на большой длине: высокая нагрузка, медленно, срок эксплуатации может резко сократиться. Можно запитать оба мотора с одной стороны (один вывод). Пример: ГР 9 м, высота 6 м (второй свет), штора до 60 кг — 2 мотора.
Можно ли сделать эркер или несколько окон одним карнизом?
ГР/КС — да, одним карнизом с любым числом углов. Если размер большой, карниз будет со стыком (соединителем) — удобнее для транспортировки, но в собранном виде это одна цельная система. Рулонки, жалюзи, римские шторы по углам/эркеру одним изделием — нельзя, только отдельными изделиями на каждый отрезок.
Как считается двойной карниз (тюль + штора в два ряда)?
Считается как два отдельных изделия. Можно: обе электро, одну электро + одну ручную, обе ручные. Двойной кронштейн отдельно не продаётся — входит в расчёт.
Что учесть при раздвижке от центра (штора расходится в две стороны)?
В открытом состоянии собранная ткань занимает примерно 35–45 см с каждой стороны (зависит от длины карниза). Можно поставить стопора, чтобы штора не открывалась дальше заданного расстояния.
Клиент жалуется, что бегунков меньше, чем петель на шторе — что делать?
Скорее всего штора повешана неправильно. Стандарт — 1 бегунок на каждые 10 см. Как правильно вешать штору, чтобы бегунков хватило — показано в видео ниже.
