Без настенных выключателей
Чертежи подключения разных моторов и типов управления: как подвести питание и проводку под управление настенным выключателем. Подходят, чтобы однозначно донести проводку клиенту, прорабу и электрику.
Эти чертежи рекомендуется отправлять клиенту / прорабу / электрику — чтобы правильно подготовить проводку заранее.
Без настенных выключателей

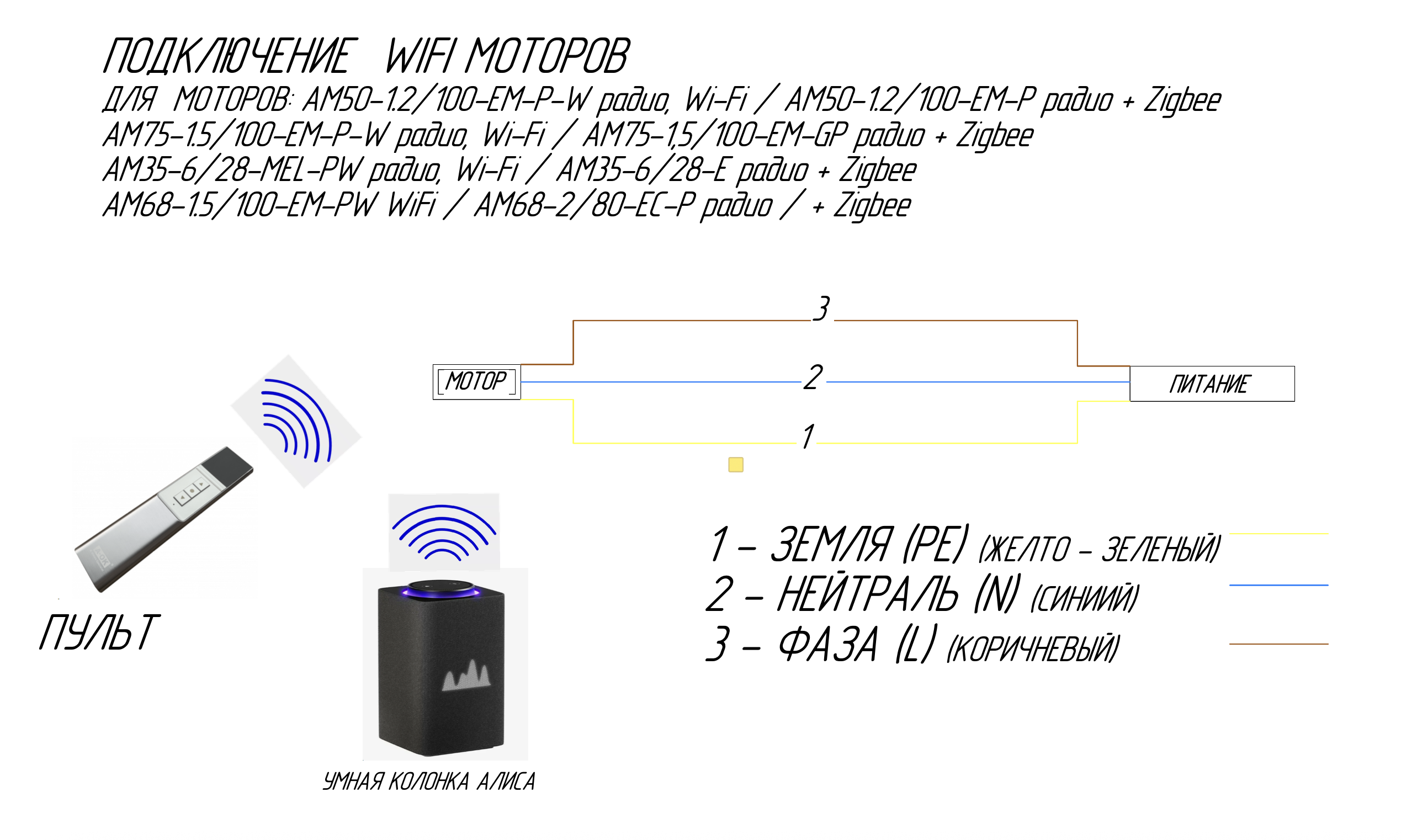

Подойдёт и для раздвижных, и для подъёмных электрокарнизов. Самый стандартный вариант: просто подведено питание. Управление: радиопульт / Алиса / умный дом по Wi-Fi или ZigBee. Без настенного выключателя, фазного управления и интеграции в проводной умный дом.
От щитка до мотора — 3-жильный кабель, сечение жилы 1,5 мм².
Настенный выключатель по витой паре / сухому контакту

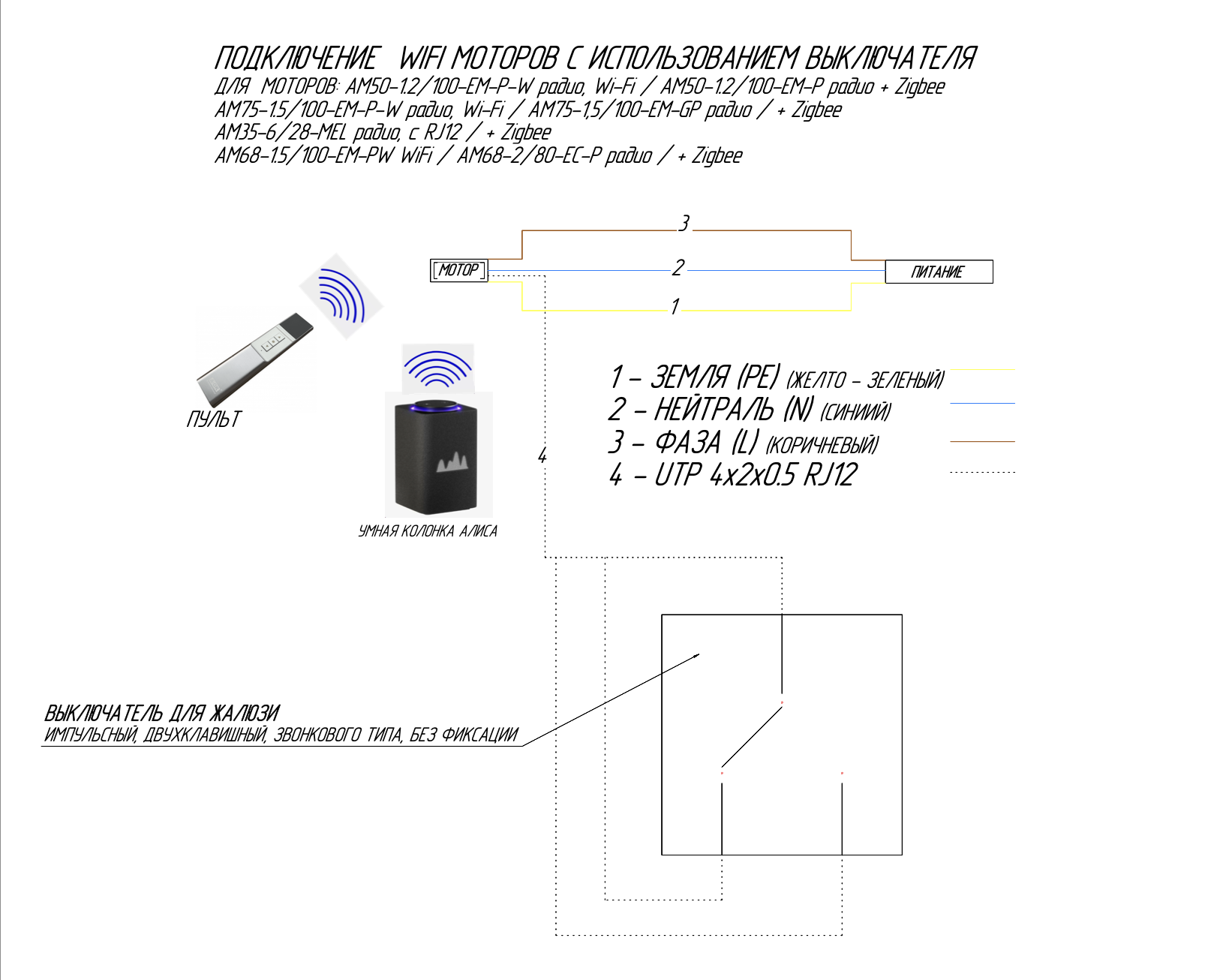

Для управления через настенный выключатель по витой паре. Подходят все моторы раздвижных карнизов (кроме АКБ), а из внутривальных — только AM35-6/28-MEL RS485 (сухой контакт / витая пара / RJ12).

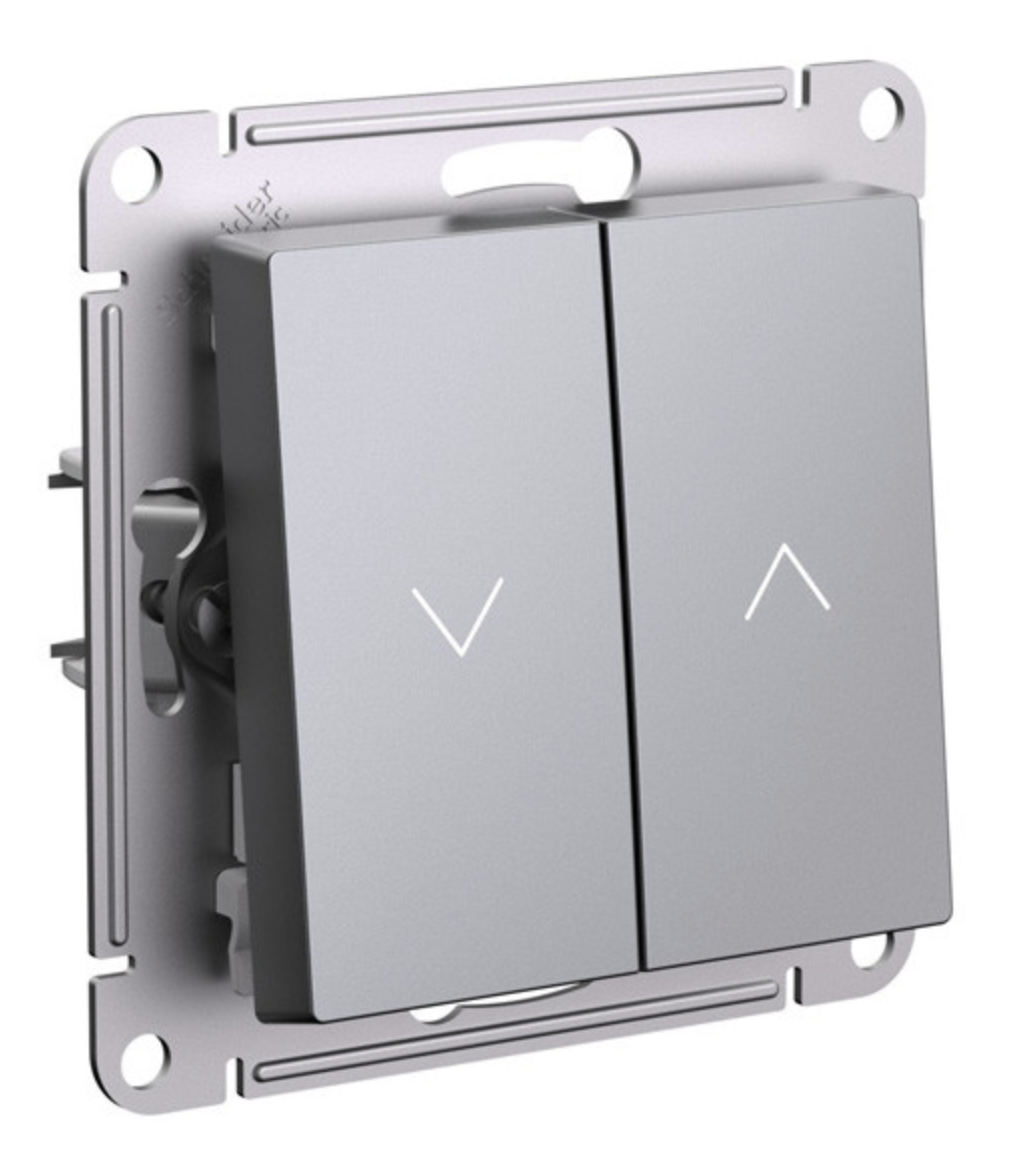

Нужен «выключатель для жалюзи» — клавиши без фиксации (звонкового типа, с пружиной). Через сухие контакты достаточно нажать клавишу на секунду — карниз поедет и продолжит движение, даже если отпустить. Пример выключателя →
От щитка до мотора — 3-жильный кабель 1,5 мм²; от выключателя до мотора — «витая пара» (достаточно 3 жил, но стандартно идут на 8 — лучше такой). Это UTP-кабель, тот же, что для подключения компьютера к интернету.
Оба чертежа в хорошем качестве: Wi-Fi + UTP.pdf
Фазное управление с настенным выключателем

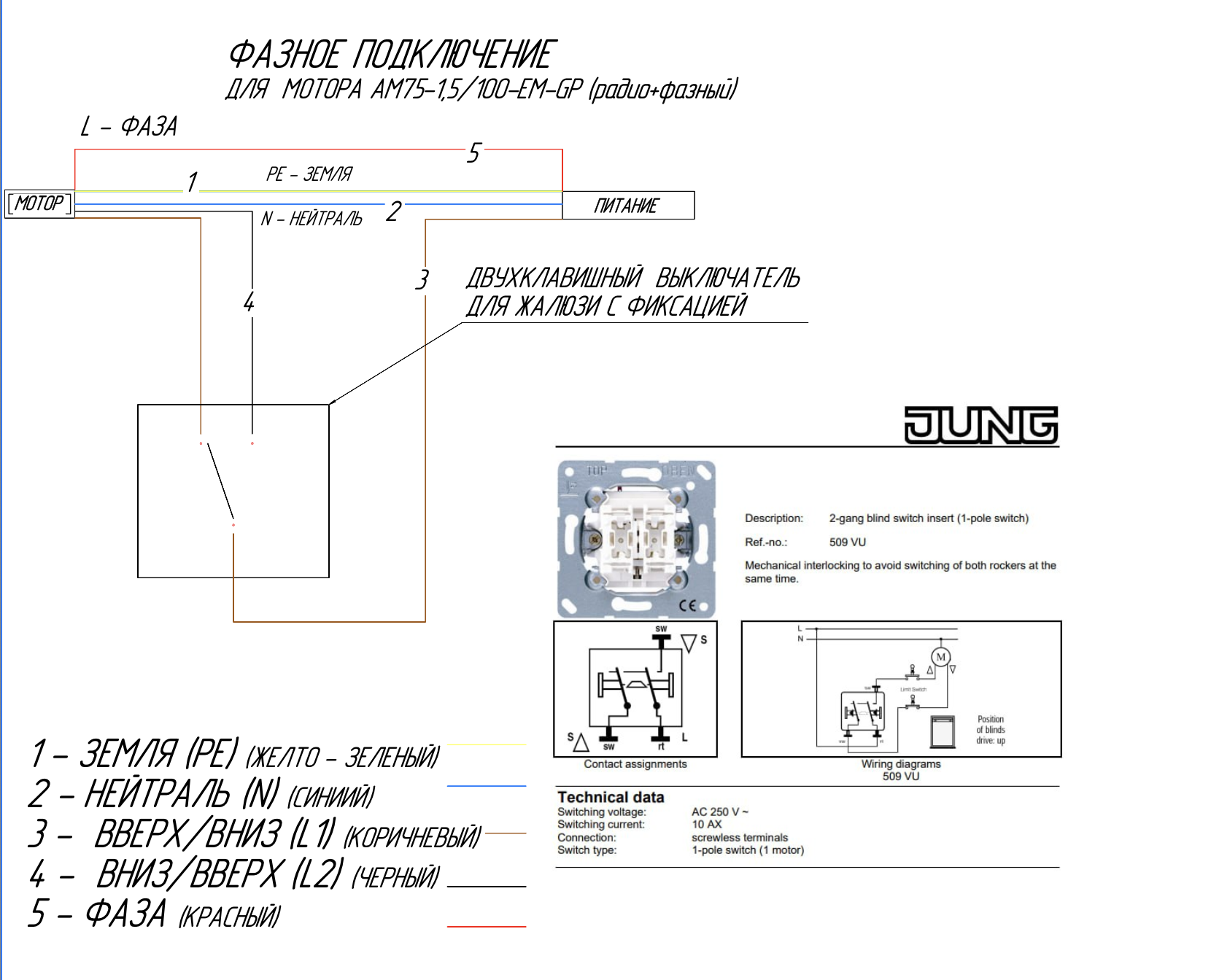

Раздвижные электрокарнизы (мотор АМ75 фазный)
Управление через настенный выключатель, с пульта и касанием; через радио-хаб — и Алисой.

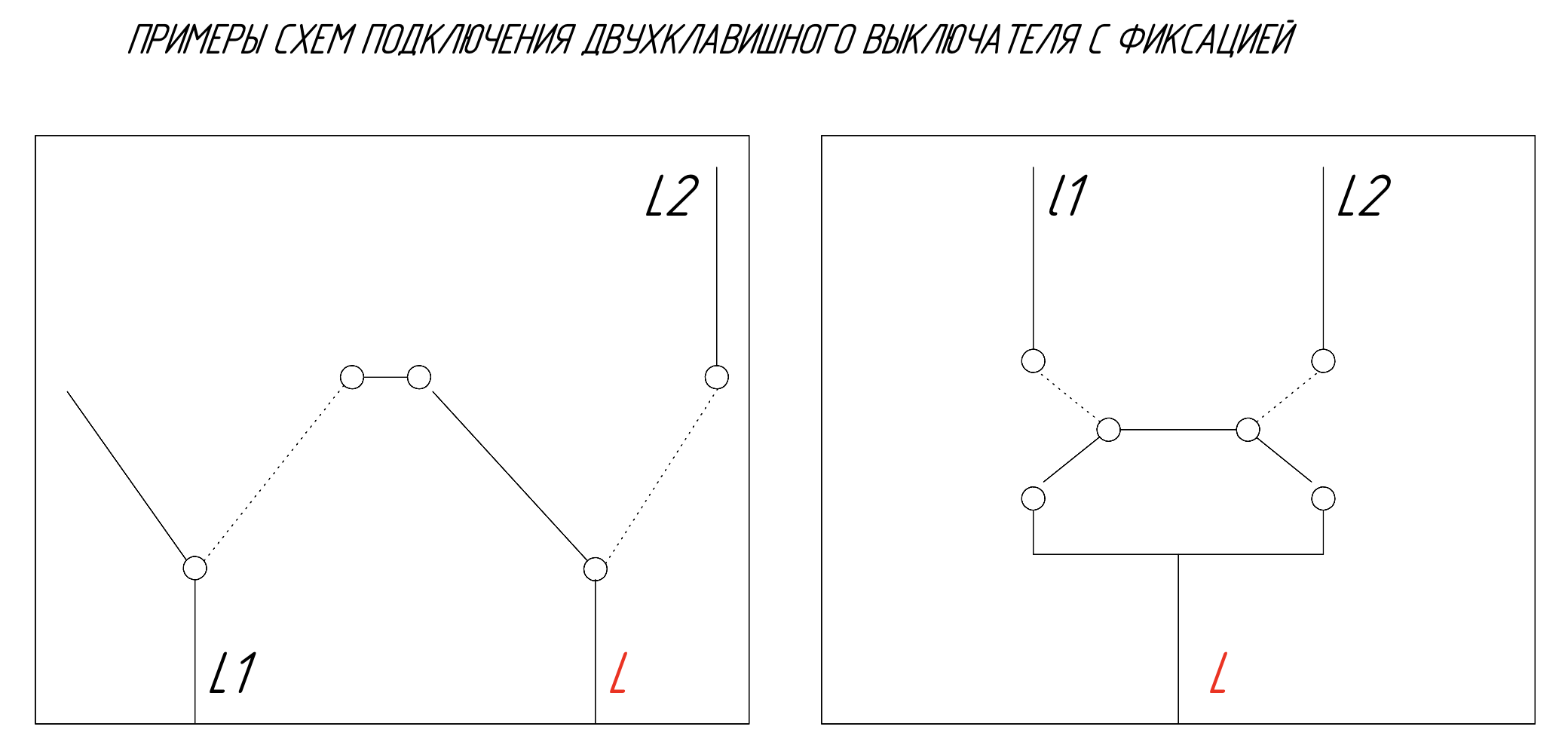

Здесь нужен выключатель С ФИКСАЦИЕЙ (пример — JUNG на чертеже). Если поставить звонковый «для жалюзи», штора будет ехать только пока держишь кнопку. Подходящие схемы выключателей — на картинке ниже.

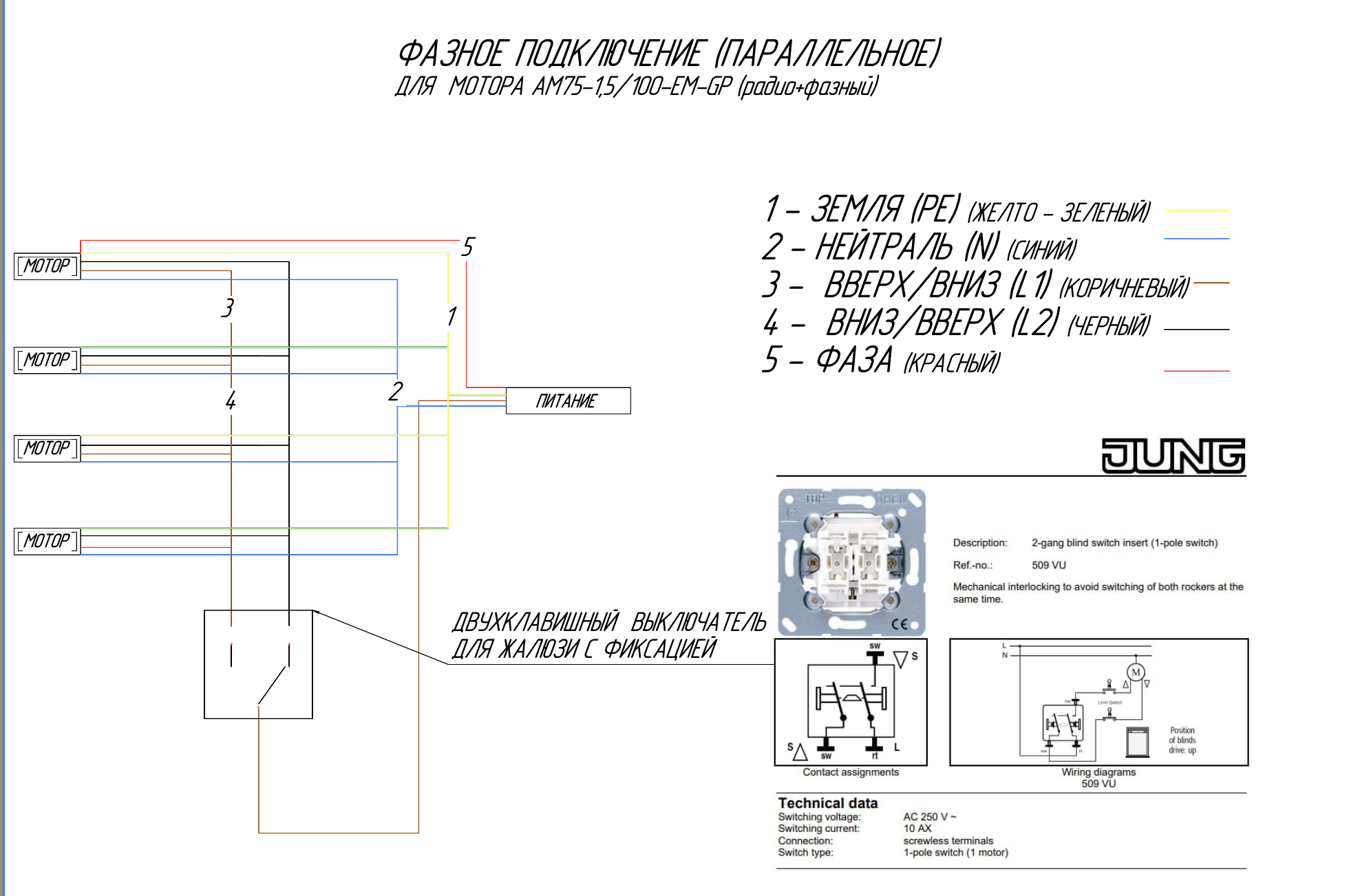

Чтобы подключить к одному выключателю несколько раздвижных карнизов — чертёж ниже (жила №5 должна подходить к каждому мотору, как жилы №1 и №2):
Оба чертежа: АМ75 ФАЗНОЕ.pdf
Подъёмные электрокарнизы (мотор АМ35 фазный)

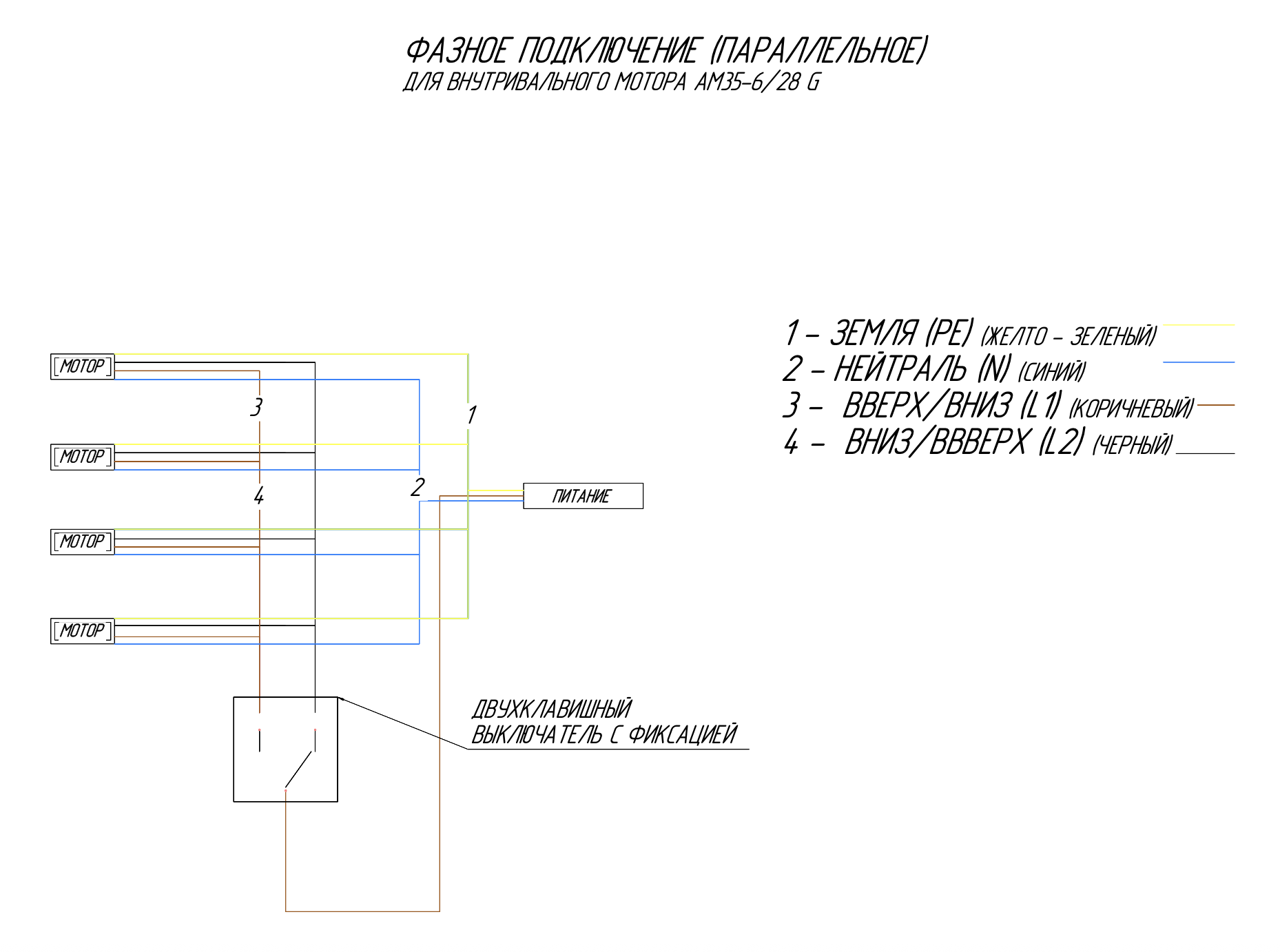

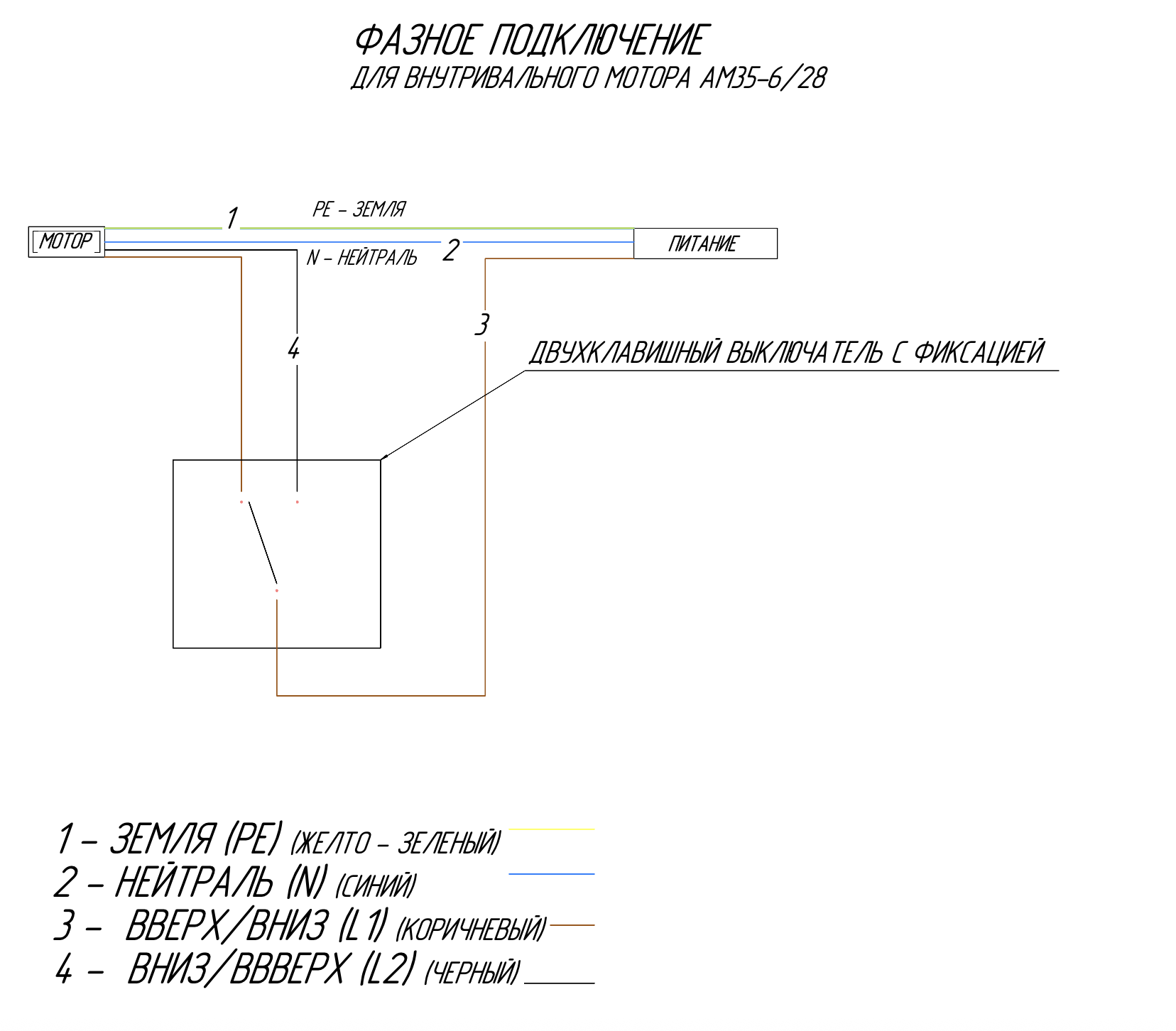

Две модели: одна для одиночного подключения (один карниз на выключатель), другая для параллельного (несколько карнизов на один выключатель).
При таком подключении управление только через настенный выключатель — радиопульт, Алиса и т.д. не поддерживаются. Выключатель — С ФИКСАЦИЕЙ (по той же причине, что выше).
Подключение нескольких карнизов к одному выключателю:
