Как устроена рулонная штора с электроприводом

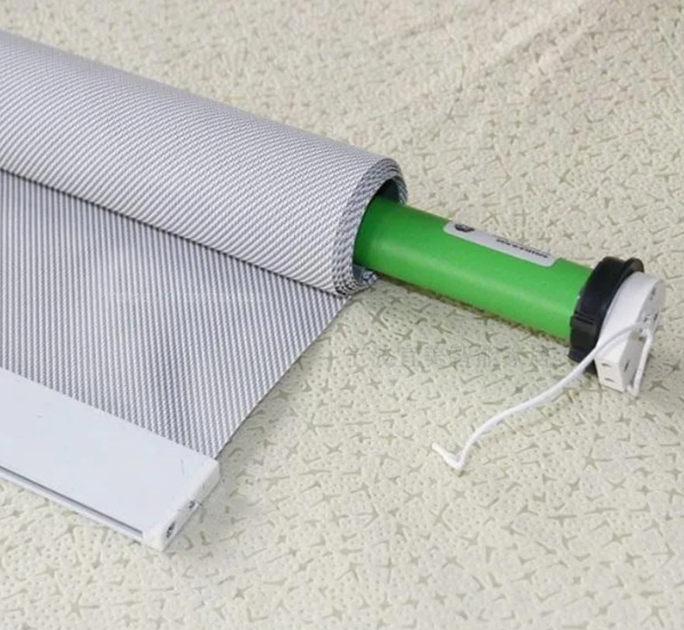

Рулонная штора с электроприводом визуально почти не отличается от обычной — электропривод находится внутри трубки, на которую наматывается ткань. Мотор вращает трубку, ткань наматывается/разматывается. Небольшая часть мотора (~2 см) выглядывает из трубки.
Рулонные шторы относятся к подъёмным системам. Во всех подъёмных системах (рулонные, римские, жалюзи, плиссе) используются одни и те же внутривальные моторы — от A-OK и Aqara.
Виды рулонных штор с электроприводом

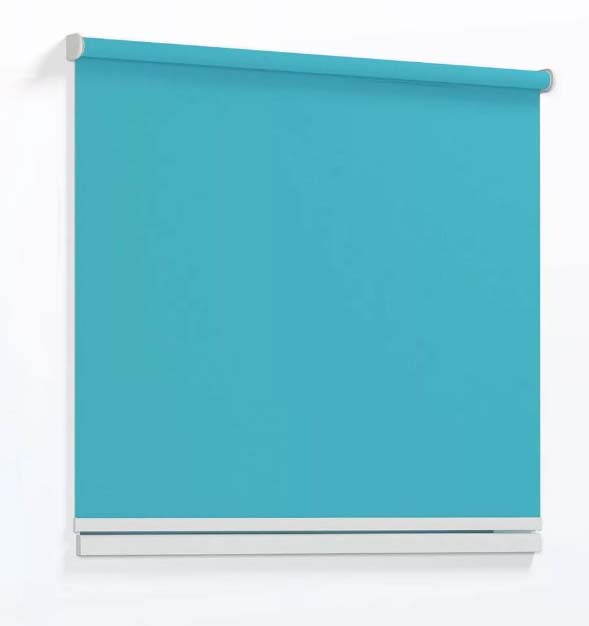

1. Классическая (на оконный проём)
Самый распространённый вариант. Установка: на стену над проёмом, внутрь проёма в верхний откос, к потолку, иногда на глухую оконную раму.
В нашей компании рулонные шторы с электроприводом изготавливаются только в комплектации «Премиум». Стандартная комплектация приведена в статье исключительно для понимания устройства. Даже если в смете фигурирует «стандартный» вариант — фактически изделие всегда будет «Премиум» (без ухудшения вида и характеристик).

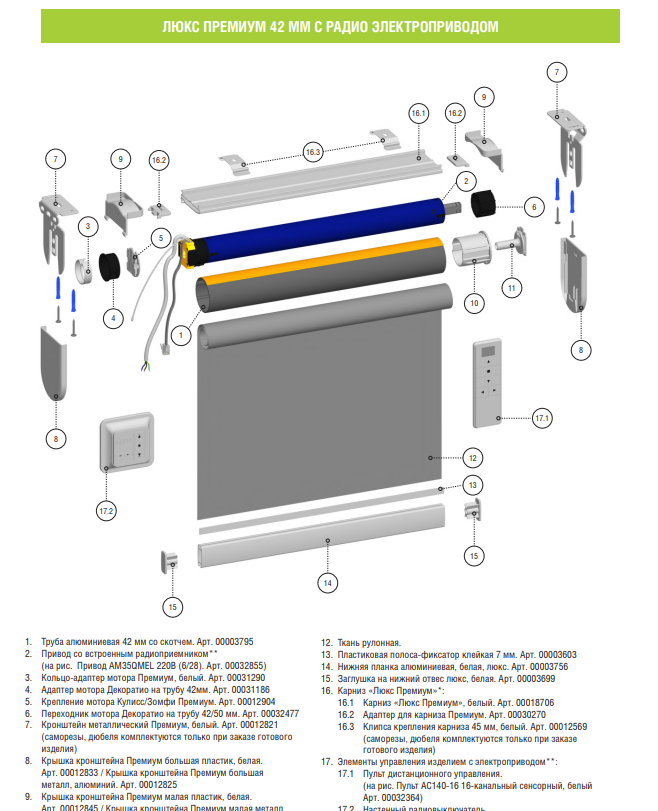

Размеры и схемы «Премиум»

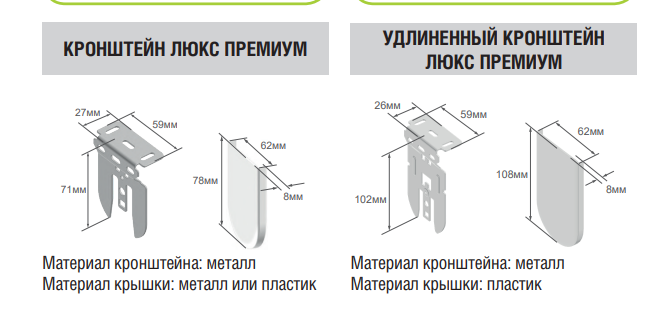

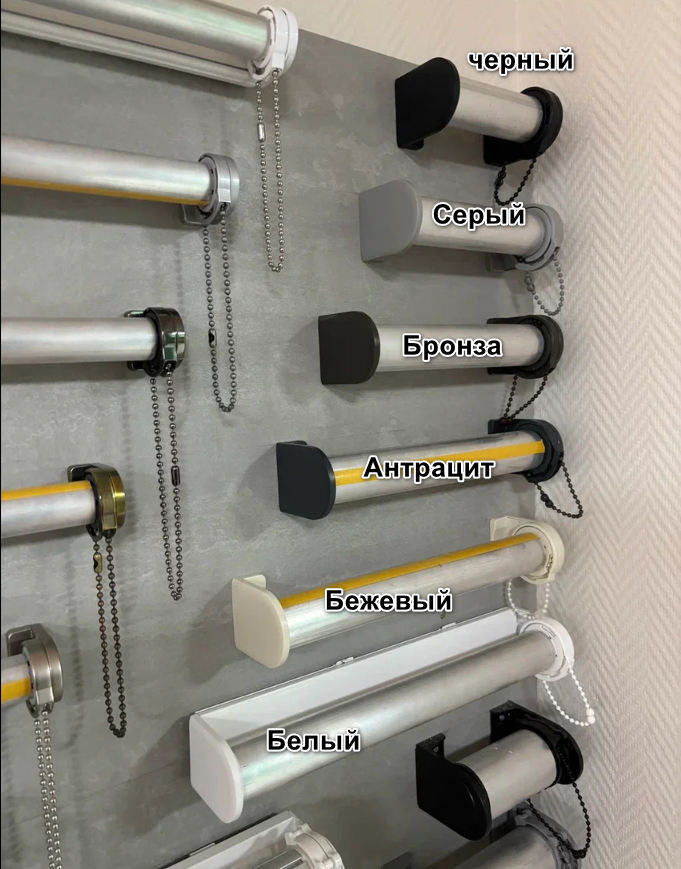

Удлинённый кронштейн бывает только белым (в крайнем случае красят), обычные — в 6 цветах: белый, бежевый, серый, чёрный, бронзовый, антрацит.

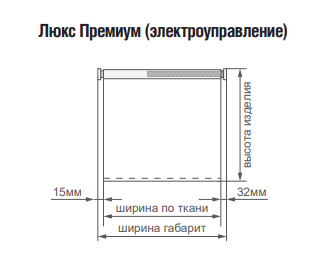

Отличие ширины габарита изделия от ширины ткани составляет 47 мм (15 + 32):

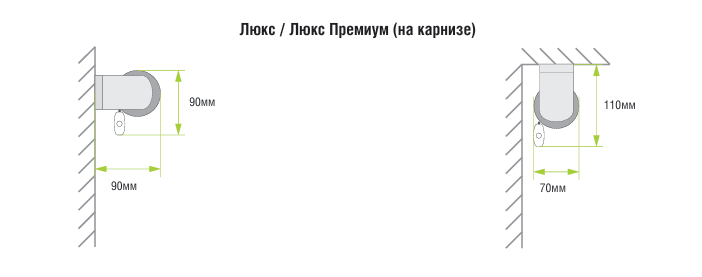

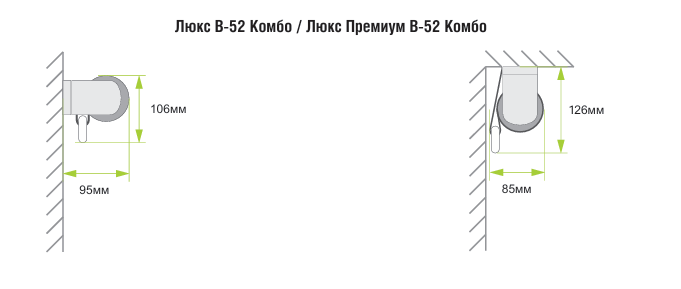

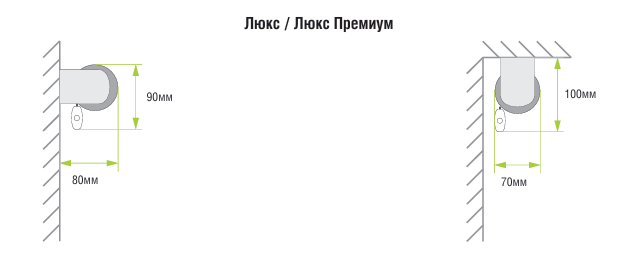

Габариты после установки (вид сбоку):

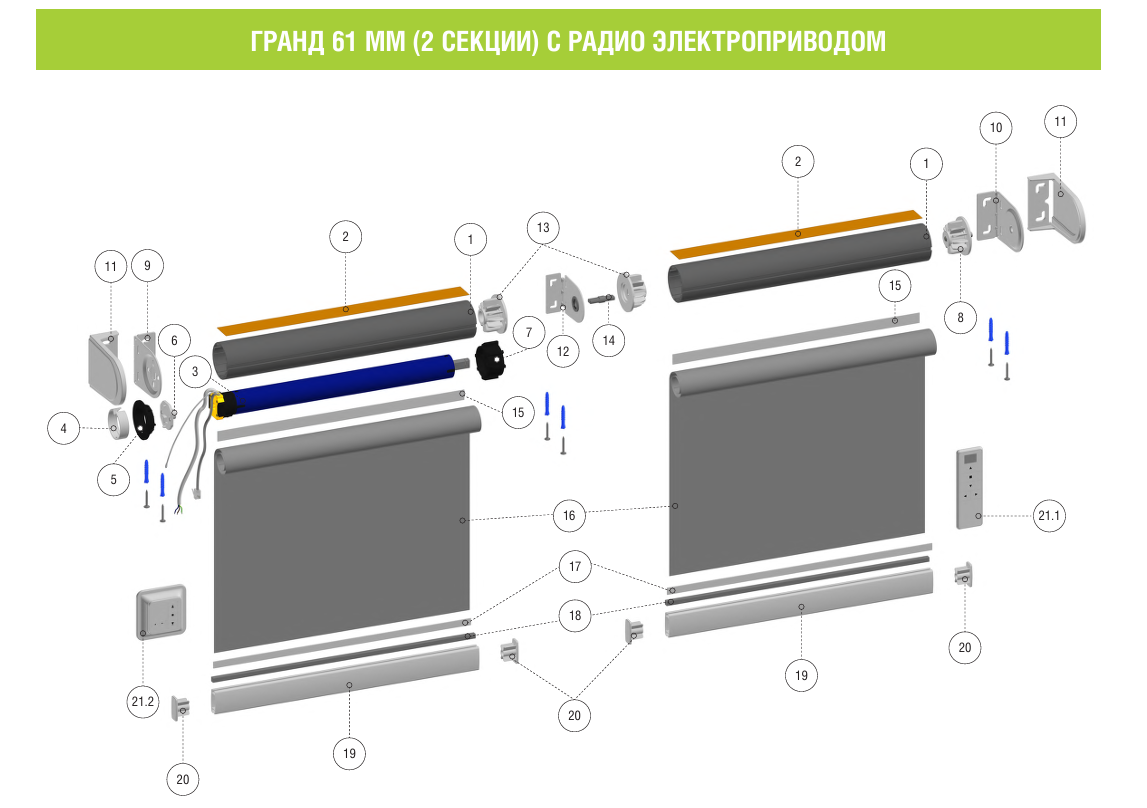

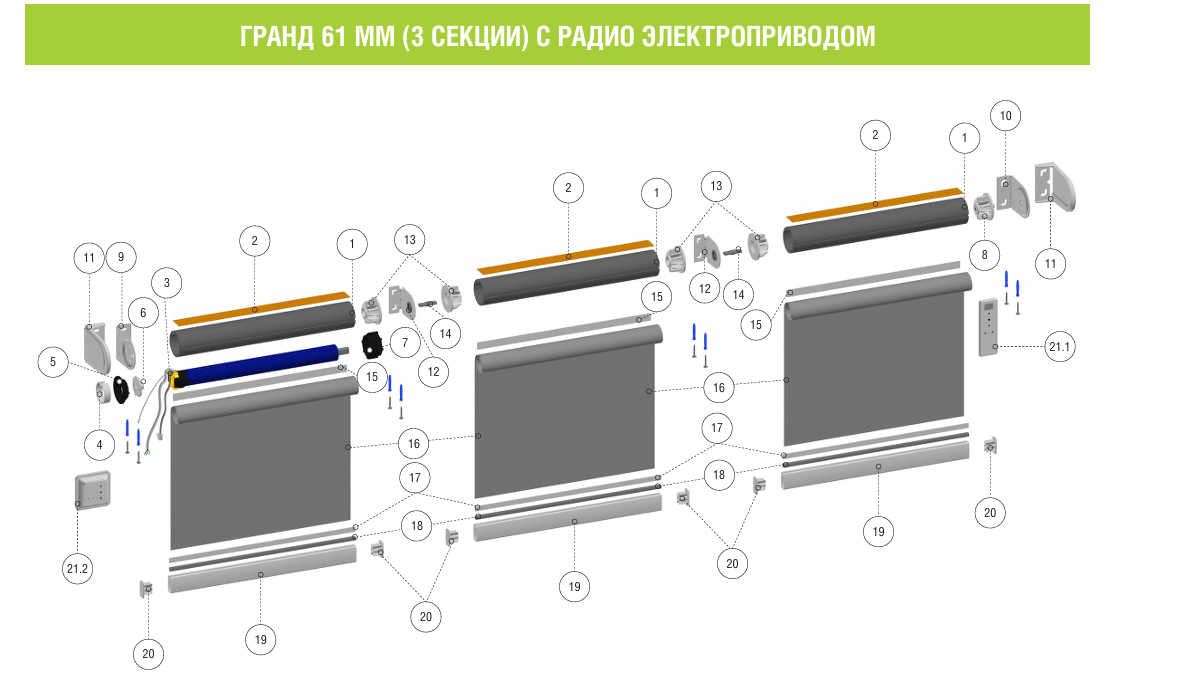

В «Премиум» можно сделать рулонную штору из 2-3 секций на одном приводе (вращение передаётся переходными кронштейнами):

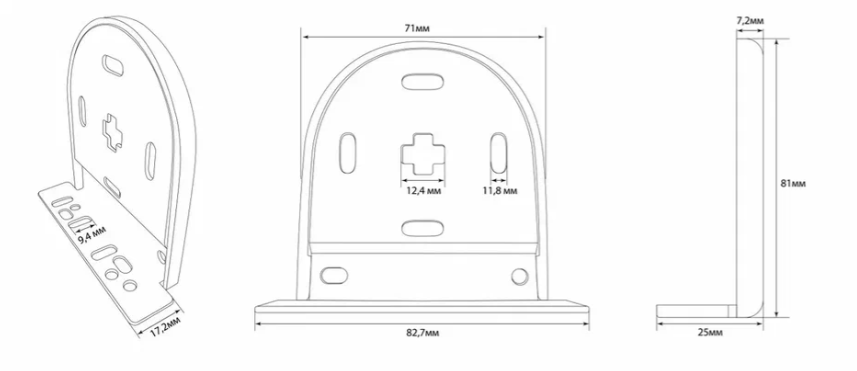

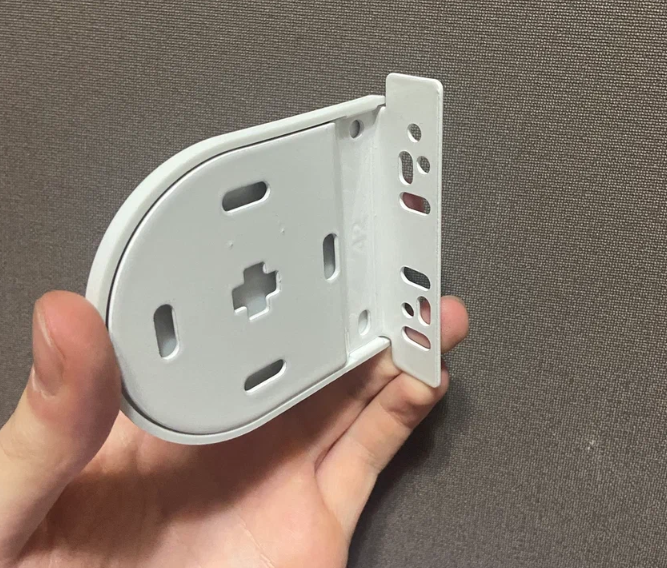

Стандартный вариант (для понимания)
Модели приводов A-OK (AM35) для рулонной шторы

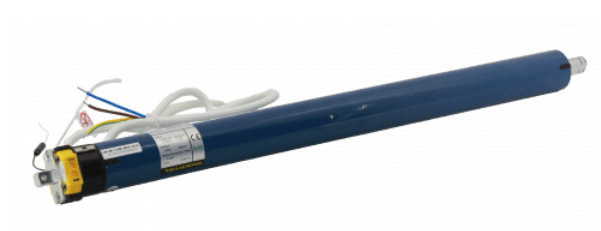

1. С Wi-Fi — управление пультом, приложением «Умный дом Яндекса» (Tuya/Smart Life), Алисой. Инструкция AM35 WiFi+Радио.pdf.

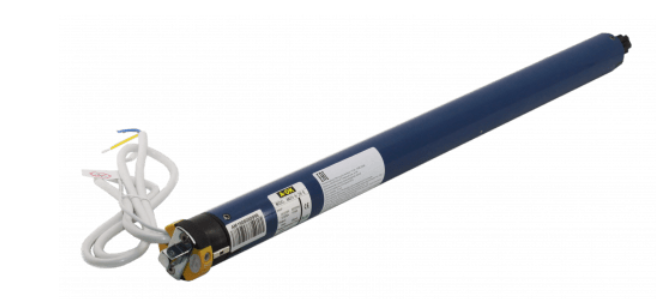

2. Базовый (Радио) — только пульт. Инструкция AM35 Радио.pdf.
3. С витой парой (RS485) — управление по кабелю «витая пара» (синоним «сухой контакт»): пульт, настенный выключатель, интеграция в проводной умный дом. Инструкция AM35 Радио+витая пара.pdf.
4. Аккумуляторный — для мест без электричества, зарядка раз в 3-6 мес, управление пультом. Нужна зарядка. Инструкция AM35 АКБ.pdf. (По возможности лучше проводной привод — аккумулятор теряет ёмкость со временем.)

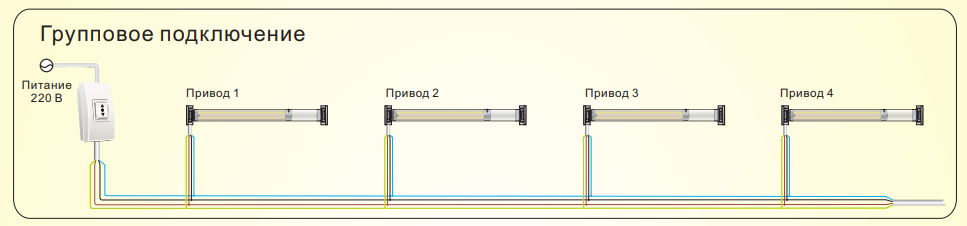

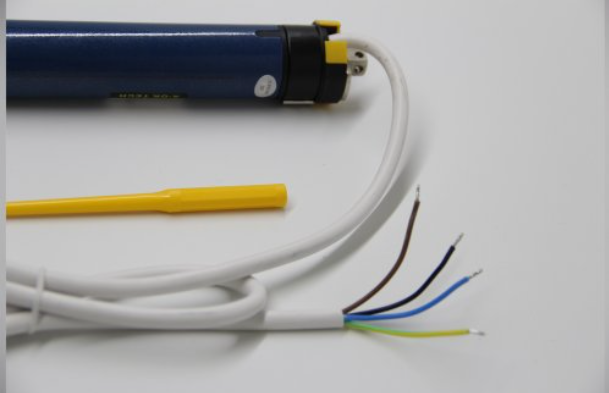

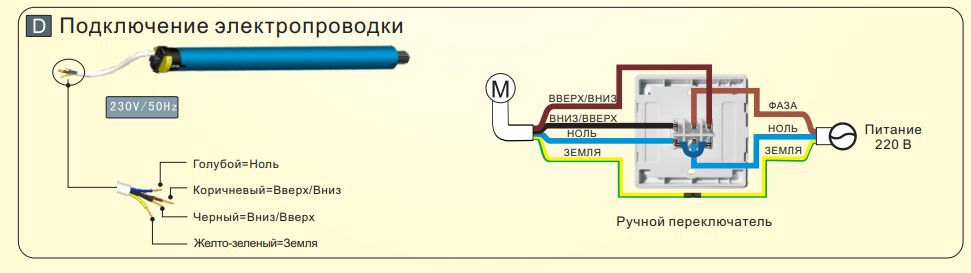

5. Фазный — когда строители заложили управление выключателем через переключение фазы. Бывает для одиночного и группового (несколько штор на один выключатель) подключения:
Инструкции: одиночное · групповое.
6. С ZigBee — аналог Wi-Fi, но по протоколу ZigBee (нужен Tuya ZigBee-хаб). При 4+ изделиях ZigBee предпочтительнее (надёжнее, не грузит Wi-Fi). Инструкция AM35 Радио+ZigBee.pdf.
Приводы других производителей

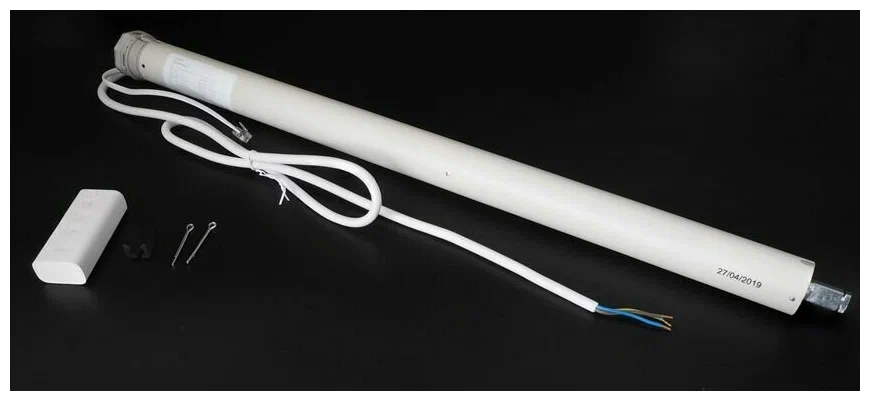

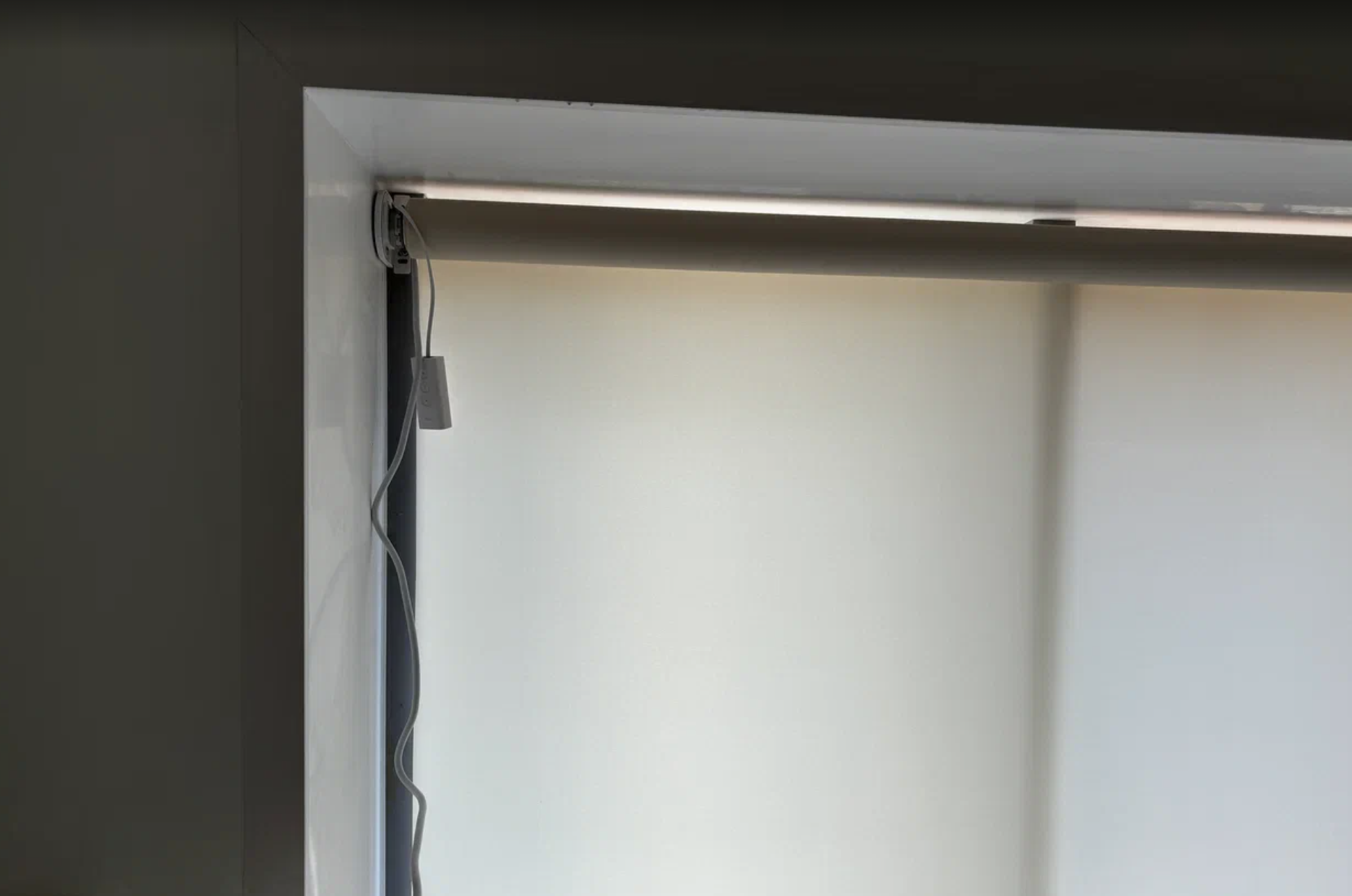

Aqara (ZigBee) — модель Aqara Roller Shade SRSC-M01 (одна). Нужен Aqara Hub или Яндекс Станция со встроенным ZigBee-хабом. Управление: приложение «Умный дом Яндекса» / Aqara Home, Алиса, кнопки на внешнем блоке (по витой паре). К приводу подсоединяется внешний блок (размером с две спичечные коробки) — без него не работает; некоторым клиентам он не нравится — тогда предлагаем A-OK.

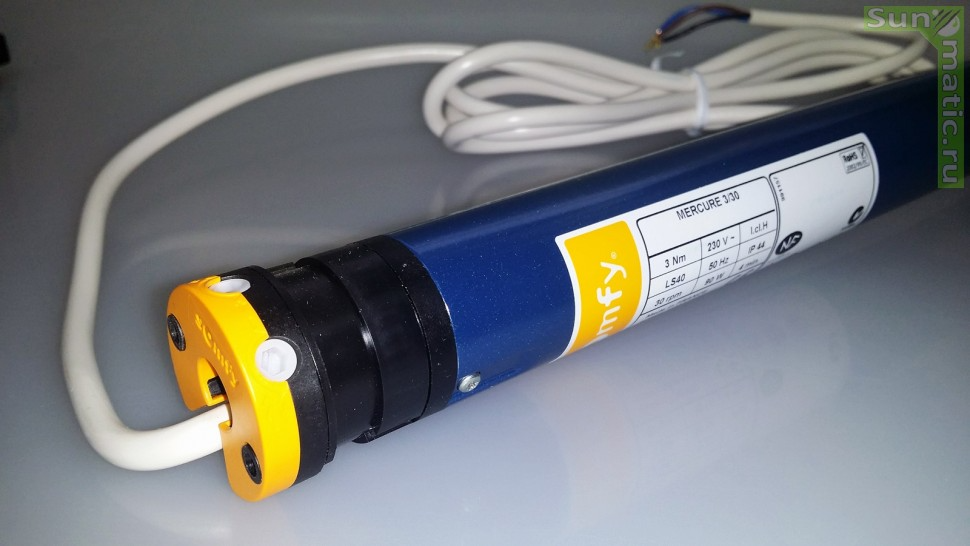

Somfy — модели дороже остальных, по умолчанию без Алисы и приложения (только через «костыли» с умными реле за доплату): Sonesse 40 WT (фазное) и Sonesse 40 RTS (пульт).
HDL — для умного дома KNX, тяжело достать и дорого. Как альтернативу предлагаем A-OK с фазным/витой парой (тоже подключаются в KNX).
2. Рулонная штора «Зебра»
Делается из тех же комплектующих, что классическая «Премиум». Отличия: всегда монтажная планка, специальная ткань-«зебра» в полоску и утяжелитель в виде металлической трубки. Набор моторов — как у классической.

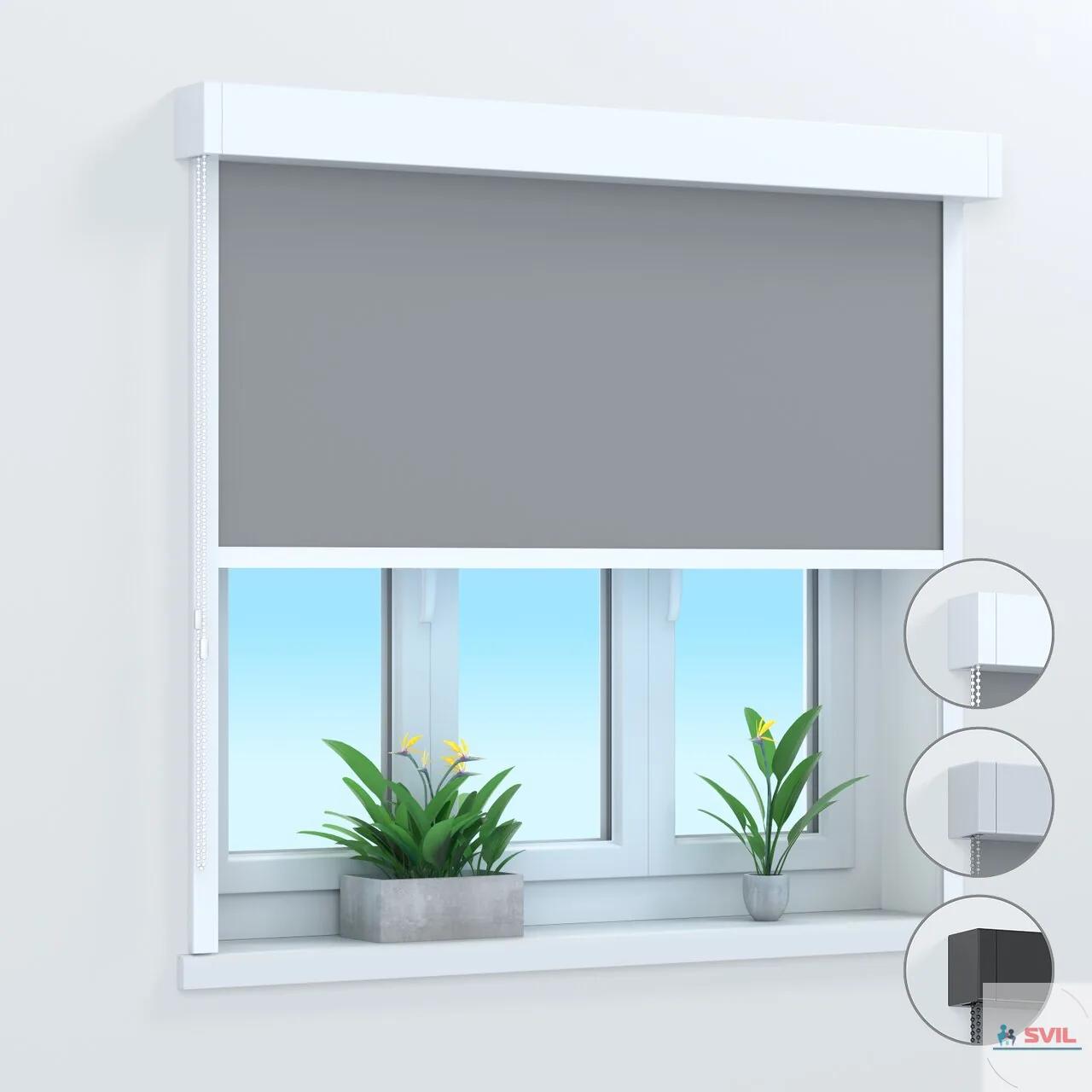

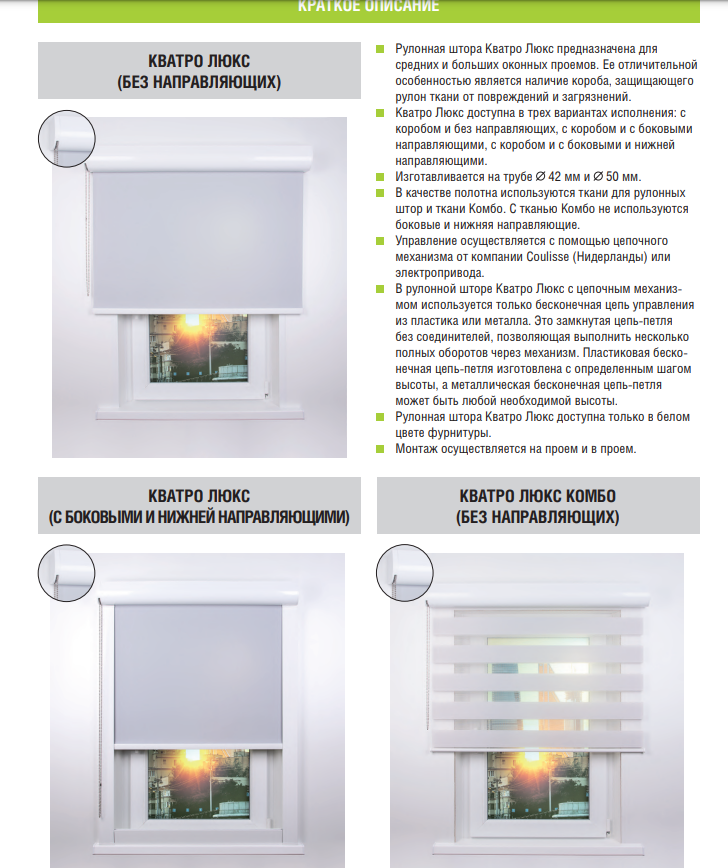

3. Рулонная штора «Кватро» (в коробе с направляющими)

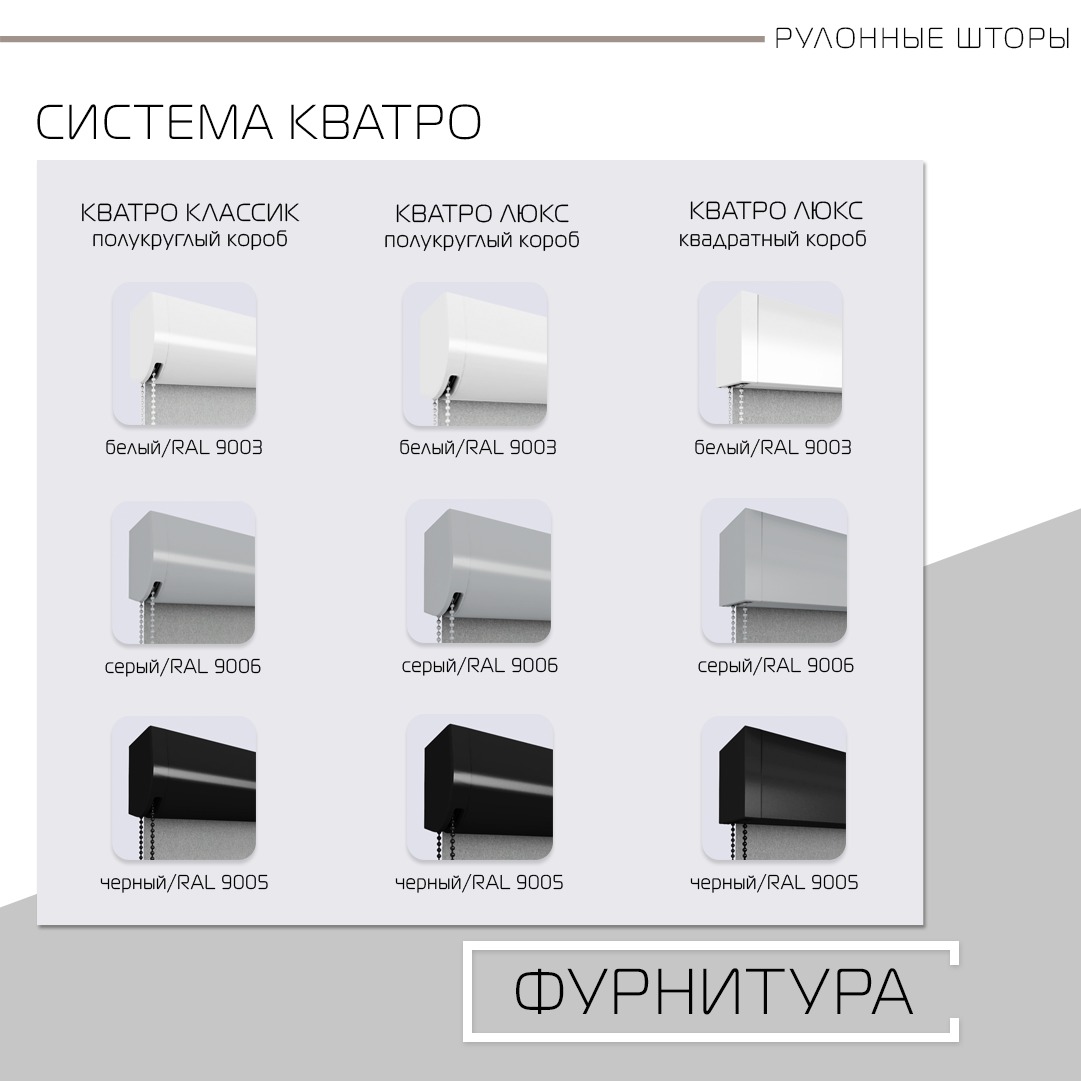

Три цвета (белый, серый, чёрный), квадратный или полукруглый корпус. Опционально — боковые и нижние направляющие.

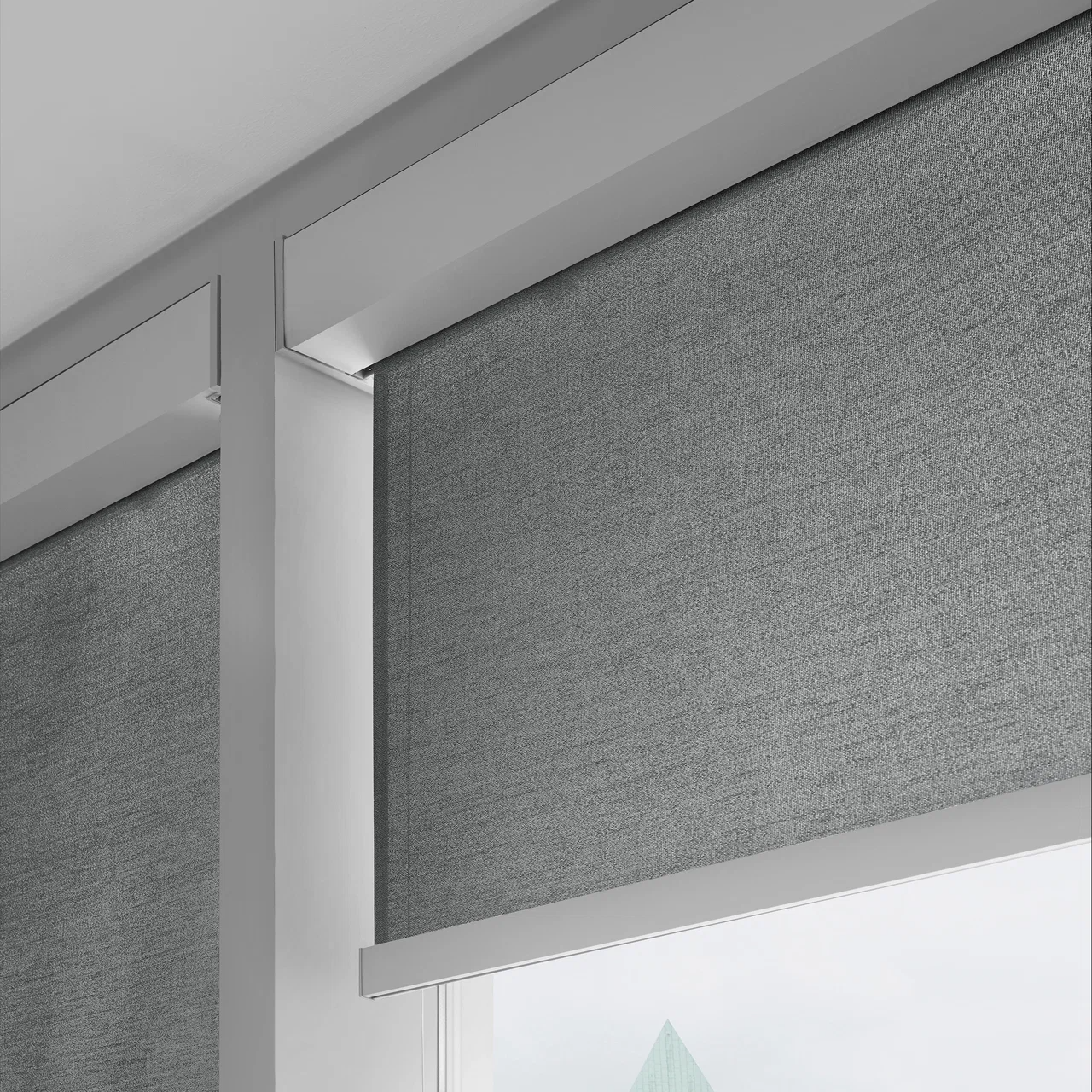

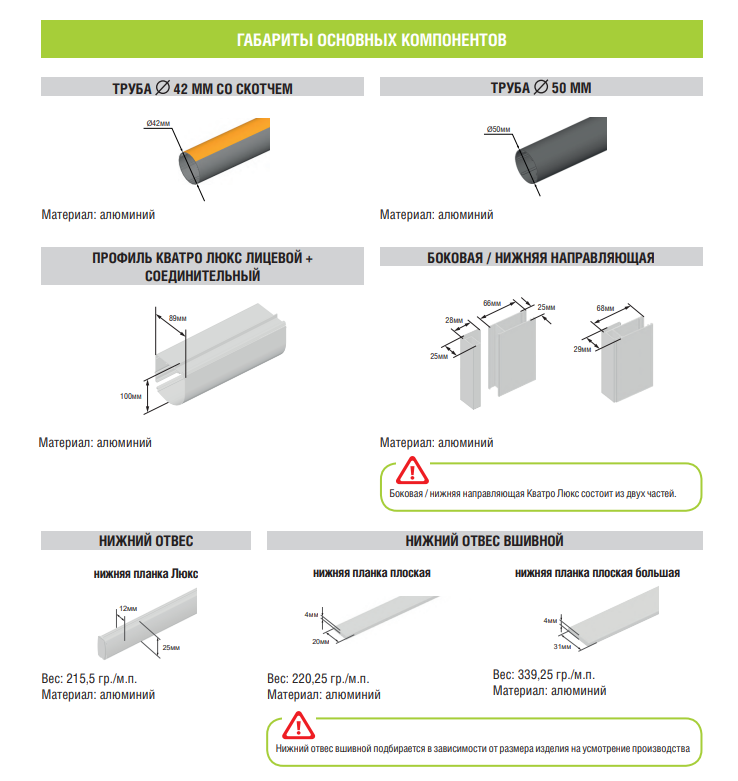

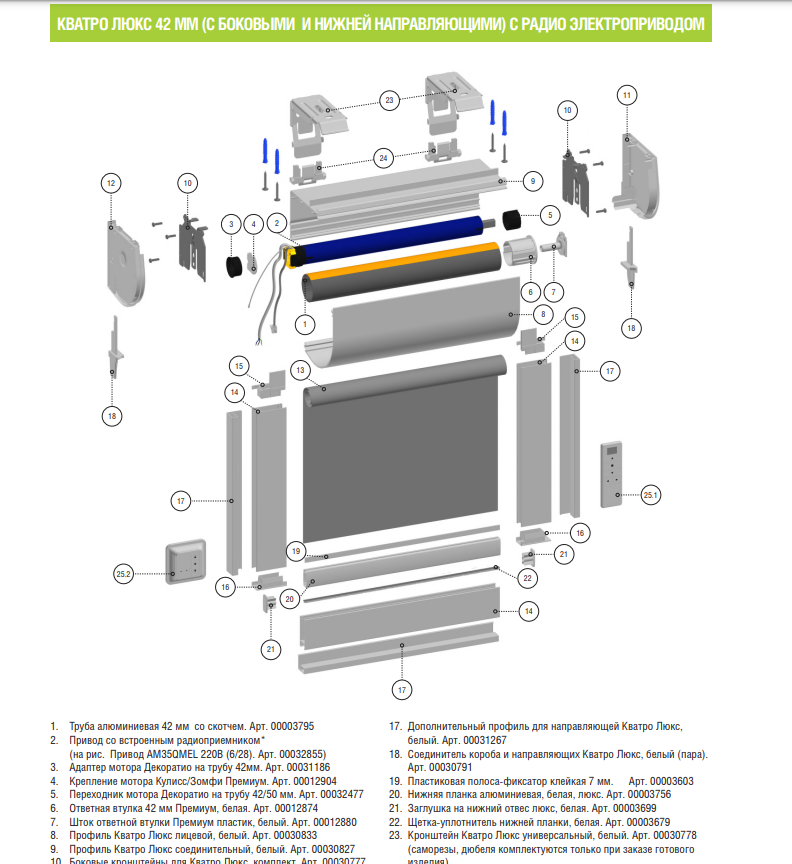

3D-схема по комплектующим:
Набор моторов — как у классической.

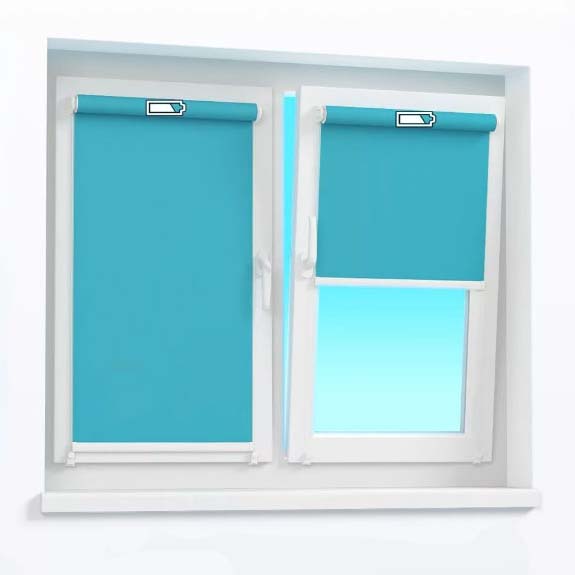

4. Рулонная штора «UNI / Mini» (на створку окна)
Выбирают редко: чтобы закрыть все окна, нужно много отдельных изделий (2-4 шт) — выходит дорого. Всегда используется аккумуляторный привод (от сети не бывает), а он дороже и без приложения/Алисы (нужен ещё радиохаб). Единственный подходящий привод — аккумуляторный A-OK (управление пультом).
Варианты намотки ткани
Применимо только к классической рулонной шторе. В остальных видах выбора нет — всегда обратная намотка (рулон виден).

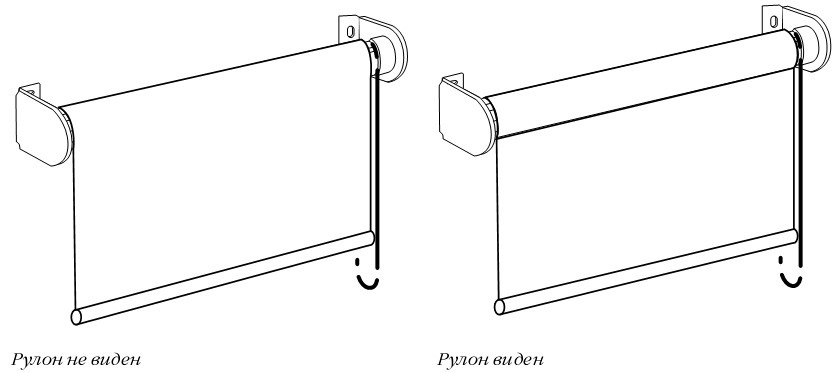

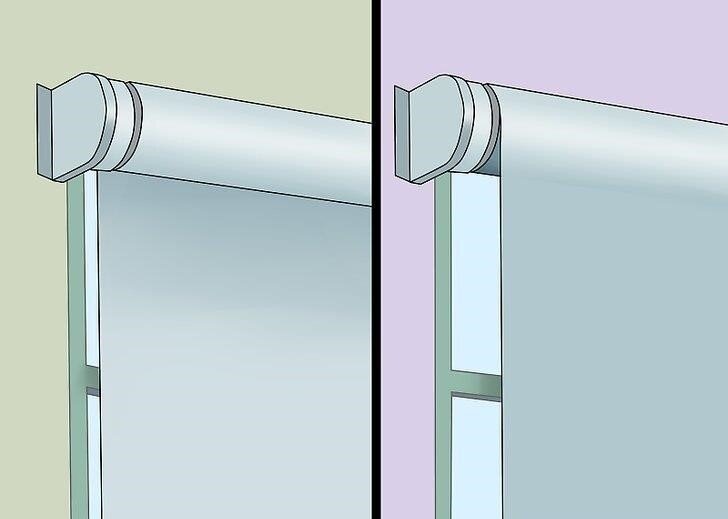

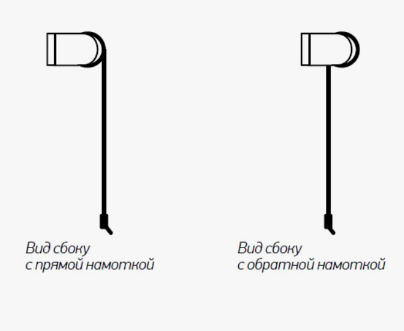

Два варианта: прямая (рулон не виден) и обратная (рулон виден).

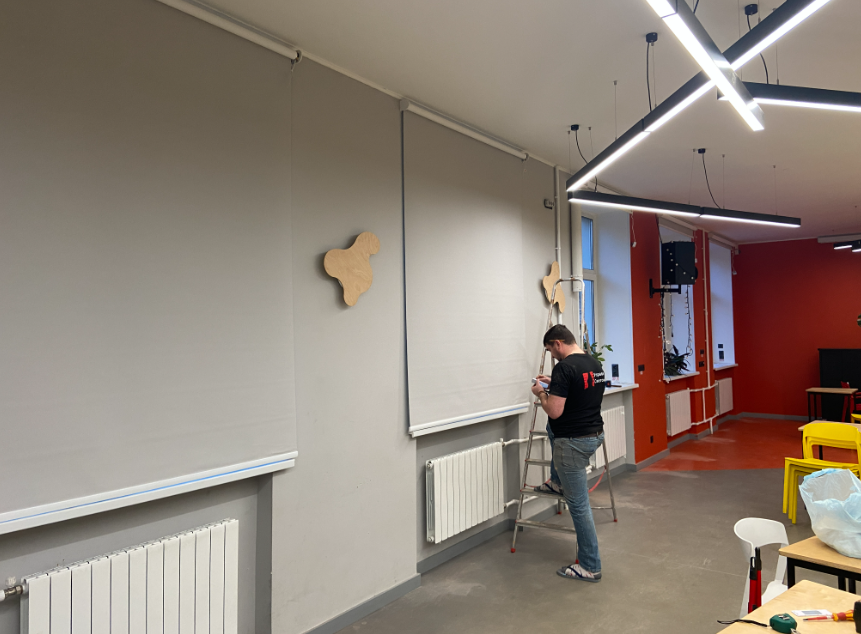

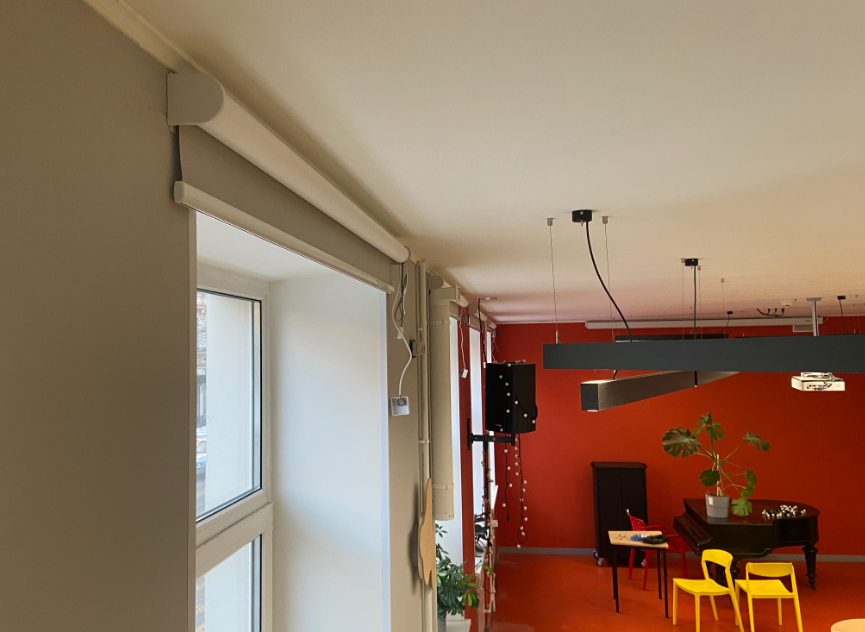

Обратную намотку обычно используют при установке на стену над проёмом — штора ближе прилегает к стене, меньше света:

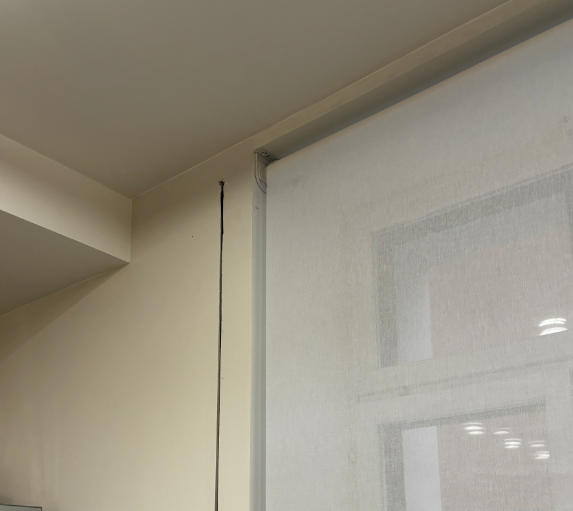

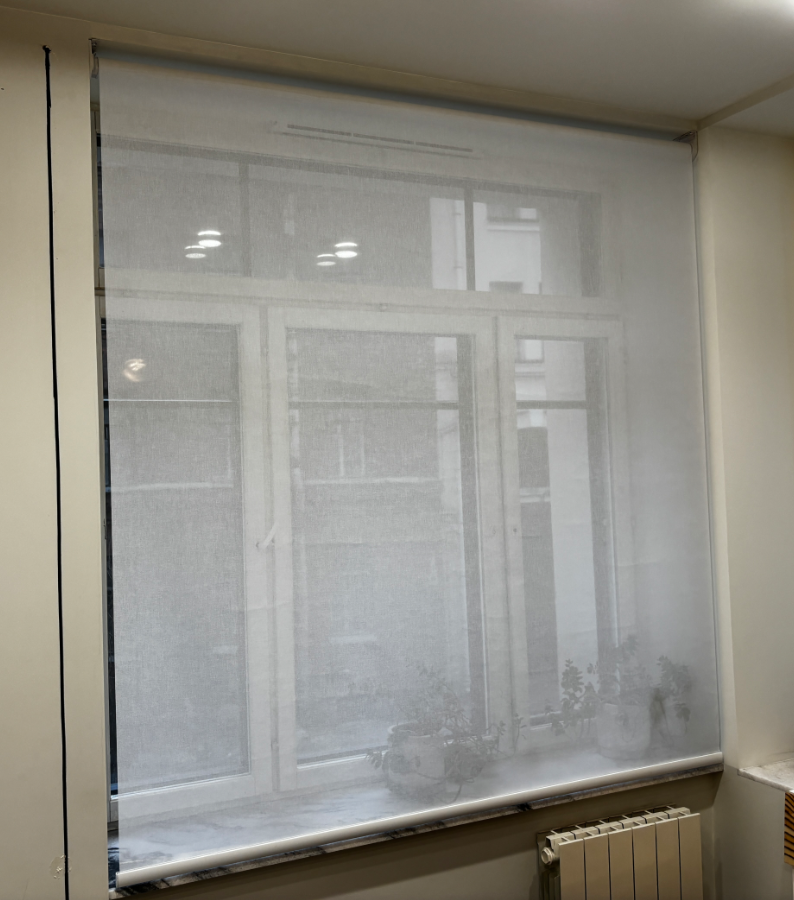

Прямую намотку — при установке внутрь проёма к верхнему откосу (рулона не видно, красивее):
Особенности рулонной шторы с электроприводом
- Шторой нельзя управлять руками (мотор с блокиратором движения, в отличие от раздвижных). Поэтому со всеми подъёмными системами советуем не отказываться от радио-пульта — через Алису бывают сбои.
- Привод можно установить с любой стороны, сторону можно изменить на монтаже (но лучше знать заранее, чтобы правильно намотать ткань).
- Изделие производится сразу с тканью — после монтажа клиенту ничего делать не нужно (в отличие от римских и раздвижных, где нужен пошив и навеска).
Примеры рулонных штор с электроприводом
2 рулонные шторы A-OK, подключение к «Умному дому Яндекса» по Wi-Fi:
Важные нюансы
Намотка бывает прямая и обратная (фото разницы есть в БЗ). Стандартная рулонка — без короба. Поставить мотор снизу технически можно, но тогда конструкция будет иметь два вала (сверху и снизу) — стоимость такой системы значительно выше.
Рулонные шторы с моторами Aqara больше не делаем — мотор Aqara Roller Shade SRSC-M01 снят с производства, в дефиците. Предлагаем наши А-ОК.
На створку окна (на раму) рулонки ставятся только на АКБ (это Mini и Uni рулонки с электроприводом). С кабелем нельзя — изделие должно двигаться вместе с окном, кабель мешает.
Частые вопросы
Какой диаметр вала у рулонной шторы?
- УНИ2 — 19 мм
- Мини-рулонка (на створку/раму) — 19 мм
- Стандартная ручная РШ до 2,5 м — 28 мм
- Электропривод до 2,5 м — 42 мм
- Электропривод до 3,5 м — 55 мм
- Электропривод свыше 3,5 м — 61 мм На створку окна идут мини-рулоны (вал 19–28 мм), на стену/потолок — стандартные.
Что такое монтажная планка у рулонной шторы и когда она нужна?
- Без монтажной планки рулонка крепится 2 кронштейнами по бокам — всего 2 точки крепления.
- С монтажной планкой (профилем) можно крепить в любой точке по всей ширине: планка ставится на клипсы, клипсы крепятся к потолку/стене с нужным шагом (можно каждые 10–30 см, 5 и более точек).
- Когда нужна: потолок/стена из гипсокартона (2 точек недостаточно; плюс под ГК металлопрофиль идёт с шагом ~40 см, и кронштейны могут в него не попасть). Монтажная планка позволяет закрепиться в любом месте.
Можно ли купить запасной АКБ для рулонки?
Аккумулятор встроен в мотор, отдельно не продаётся. Замена — только вместе с мотором (ориентир ~20к). Гарантия на АКБ по договору — 1 год.
Минимальная ширина рулонной шторы (по приводу A-OK)
Минимальная ширина стандартной рулонки (вал 60 мм) в зависимости от внутривального привода A-OK:
- A-OK AM35 фазный — 545 мм
- A-OK AM35 радио / сухой контакт — 550 мм
- A-OK AM35 Wi-Fi — 550 мм
- A-OK AM35 АКБ — 840 мм
- Рулонка на створку окна (A-OK AM15 АКБ) — от 380 мм (по стыку штапика и рамы) / 395 мм (по габариту кассеты)
